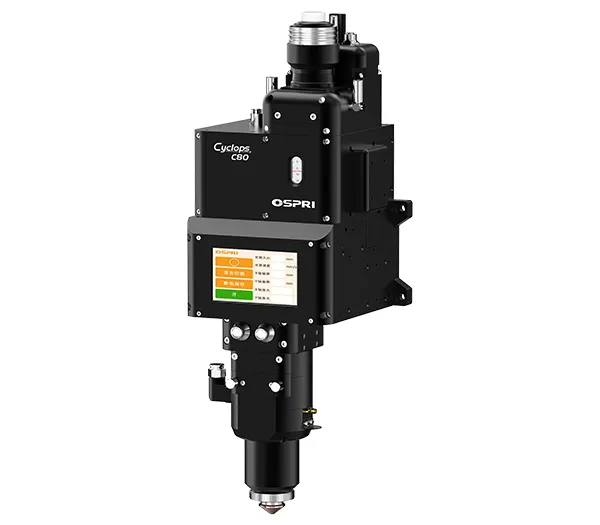

LDC80

Testa di taglio laser con scanner da 8 kW

Testa di taglio laser con messa a fuoco automatica per la lavorazione di metalli altamente riflettenti con potenze nominali fino a 8 kW

Testa di taglio laser con scanner da 8 kW
  • Testa di taglio laser con scanner da 8 kW
  • Testa di taglio laser con scanner da 8 kW

    • LDC80

    Testa di taglio laser con scanner da 8 kW

    Testa di taglio laser con messa a fuoco automatica per la lavorazione di metalli altamente riflettenti con potenze nominali fino a 8 kW

    La testa di taglio con scanner laser è progettata per fornire soluzioni efficienti per la lavorazione di lamiere metalliche altamente riflettenti con potenze fino a 8 kW. Rispetto alle teste di taglio convenzionali dello stesso livello di potenza, la nostra testa di taglio con scanner laser con messa a fuoco automatica raggiunge velocità di taglio più elevate e supporta spessori di taglio maggiori, garantendo una maggiore produttività e qualità di lavorazione.

    Richiedi un preventivo
    Manuale del prodotto
    Dati tecnici
    Tipologia Testa di taglio laser con scanner (messa a fuoco automatica)
    Modello LDC80
    Tipo di interfaccia QBH, QD, G5
    Lunghezza d'onda 1080±10nm
    Potenza nominale ≤8kW
    Lunghezza focale 150mm/200mm
    Lunghezza di collimazione 100mm
    Intervallo di messa a fuoco -15mm~+15mm / -30mm~+30mm
    Intervallo di regolazione del centraggio ±1.5mm
    Velocità di messa a fuoco 100mm/s
    Pressione del gas ausiliario ≤3MPa
    Intervallo di oscillazione 0-5mm
    Velocità di oscillazione 4000mm/s
    Peso 11.5kg
    Applicazione

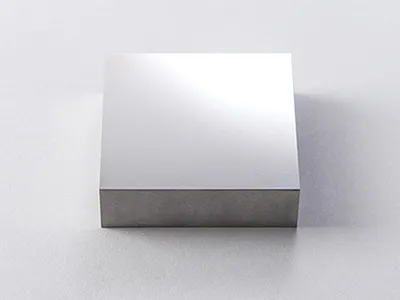

    La testa di taglio con scansione automatica è ideale per la lavorazione di lamiere di materiali altamente riflettenti, tra cui ottone, rame rosso e leghe simili.

    • Testa di taglio laser con scanner da 8 kW
    Caratteristiche
    Testa di taglio laser con scanner da 8 kW

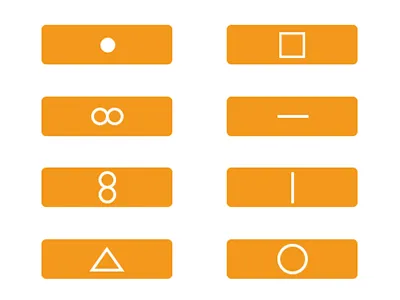

    Supporta più modelli di taglio, consente un passaggio flessibile tra diverse geometrie per soddisfare i diversi requisiti del processo di taglio, massimizzando il valore dell'attrezzatura

    Testa di taglio laser con scanner da 8 kW

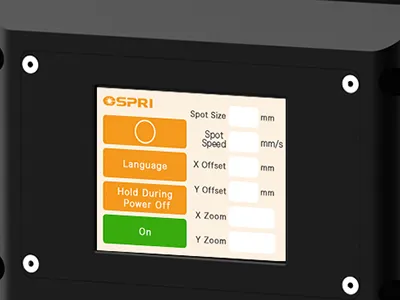

    Il sistema operativo HMI integrato semplifica il controllo e migliora la facilità d'uso

    Testa di taglio laser con scanner da 8 kW

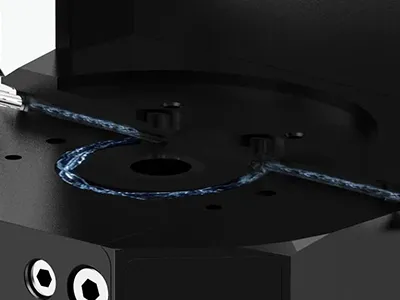

    Il raffreddamento completo del corpo dei laser garantisce prestazioni di taglio stabili e costanti

    Testa di taglio laser con scanner da 8 kW

    Compatibile con le interfacce QBH/QD che offrono versatilità per l'integrazione con diverse sorgenti laser

    Testa di taglio laser con scanner da 8 kW

    Offre un'efficienza fino a 2 volte superiore rispetto alle teste di taglio convenzionali nelle stesse condizioni, con un aumento significativo dello spessore massimo di taglio per materiali altamente riflettenti.

    Materiali di consumo e ricambi consigliati
    Lente protettiva di collimazione PMD21.5T2
    Lente protettiva di taglio PMD37T7
    Lente protettiva di messa a fuoco
         		 PMD37T7
    Lente di collimazione NF100D37
    Lente di messa a fuoco DF190D37
    Anello di tenuta della lente di protezione per il taglio
         		 38x30x4
    Anello di tenuta della lente di protezione per la messa a fuoco
         		 37.6x33x2.1
    Anello in ceramica (piatto)
         		 FC-02
    Anello in ceramica (appuntito)
         		 FC-40
    Ugello  FSN02，FSN07
    Teste di taglio laser correlate
    Trova la testa laser perfetta per le tue esigenze di lavorazione laser

    Che tu abbia bisogno di una testa laser costruita secondo le tue specifiche o di una guida nella scelta della soluzione giusta, il nostro team è qui per aiutarti.

    Contattaci
    Teste di taglio laser
      1. Attrezzature e utensili
      2. Attrezzature e utensili Teste di taglio laser per la lavorazione laser di elementi di fissaggio, utensili elettrici e utensili manuali.
      1. Accessori bagno
      2. Accessori bagno Teste di taglio laser per la lavorazione di parti metalliche nell'industria dei bagni.

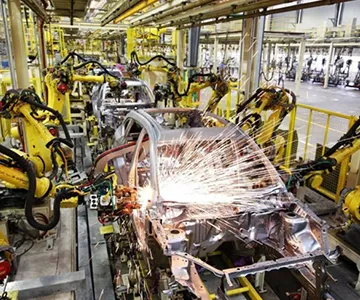

      1. Automotive
      2. Automotive Teste di taglio laser per la lavorazione dei metalli nell'industria automobilistica.
      1. Batteria al litio
      2. Batteria al litio Teste di taglio laser per la produzione di batterie.
      1. Taglio laser 2D
      2. Taglio laser 2D Teste di taglio laser per il taglio di lamiere piane 2D
      1. Taglio di tubi e profili
      2. Taglio di tubi e profili Teste di taglio laser per il taglio di tubi e profili metallici
      1. Taglio smussato
      2. Taglio smussato Teste di taglio laser per la produzione di bordi smussati su metalli
      1. Taglio 3D
      2. Taglio 3D Teste di taglio laser per il taglio di componenti metallici complessi e parti strutturali

    Le teste di taglio laser automatiche sono progettate per gestire lavori su metalli riflettenti e migliorare la produttività a parità di potenza. Alcuni dei vantaggi di queste teste di taglio laser con scanner includono:

    • Stabilità su metalli riflettenti: gestisce ottone, rame, argento, acciaio inossidabile lucido e altre leghe ad alta riflettività migliorando l'accoppiamento energetico e controllando la riflessione posteriore.
    • Maggiore precisione: la scansione del raggio consente una precisione a livello micrometrico (con una configurazione adeguata), ideale per caratteristiche fini.
    • Movimento molto più veloce: lo scanner galvo muove il raggio, non la testa, quindi il punto si sposta molto più velocemente rispetto a una macchina a portale. Utilizzando la stessa potenza, spesso si ottiene una velocità di taglio e una produttività molte volte superiori
    • Maggiore capacità di spessore a parità di potenza: rispetto a una testa standard della stessa potenza, supporta materiali più spessi nei processi di taglio riflettenti.
    • Controllo flessibile del percorso: esegue facilmente contorni complessi, curve, microfori, tagli di motivi fini e incisioni guidando il raggio anziché l'intera testa.

    Seguire questi passaggi per il montaggio, l'allineamento e la verifica prima della produzione:

    • Montare in modo sicuro. Posizionare la testa nella posizione designata e fissarla con gli strumenti adeguati. Assicurarsi che l'interfaccia sia rigida e priva di gioco per evitare vibrazioni o spostamenti durante il funzionamento.
    • Allineare e collegare. Utilizzare strumenti di allineamento (o un laser di allineamento) per impostare l'asse ottico e il distanziale. Controllare tutti i collegamenti: fibra, gas ausiliario, aria, cavi sensore/IO e raffreddamento ad acqua. Verificare che non vi siano perdite o raccordi allentati.
    • Accendere e calibrare. Avviare la macchina da taglio ed eseguire i test iniziali e la calibrazione (messa a fuoco, altezza, campo di scansione, se applicabile). Effettuare le regolazioni di precisione necessarie affinché la testa tagli in modo accurato e ripetibile prima di caricare i pezzi di produzione.
