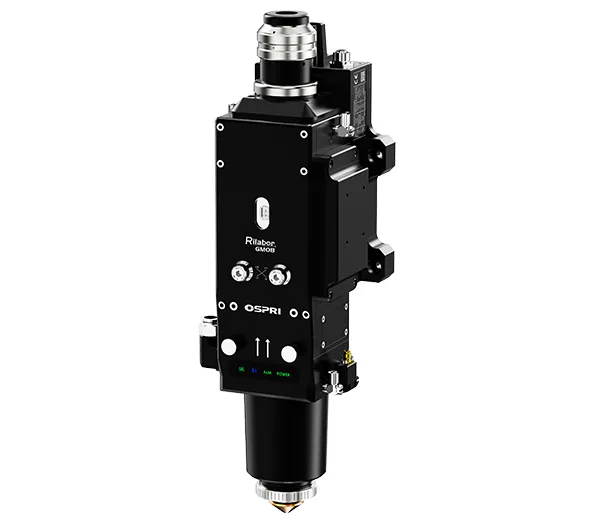

GM08B

Testa di taglio laser a fibra da 8 kW

Testa di taglio laser con messa a fuoco automatica per il taglio piano/smussato di lamiere e tubi metallici di medio spessore

Testa di taglio laser a fibra da 8 kW
  • Testa di taglio laser a fibra da 8 kW
    200 mm lunghezza focale - ugello piatto
  • Testa di taglio laser a fibra da 8 kW
  • Testa di taglio laser a fibra da 8 kW
    200 mm lunghezza focale - ugello appuntito
  • Testa di taglio laser a fibra da 8 kW

    • GM08B

    Testa di taglio laser a fibra da 8 kW

    Testa di taglio laser con messa a fuoco automatica per il taglio piano/smussato di lamiere e tubi metallici di medio spessore

    Le nostre teste di taglio laser a fibra con messa a fuoco automatica sono progettate per metalli di medio spessore e consentono di eseguire tagli piani su lamiere e tagli smussati su tubi e profili. Sono dotate di un modulo di comunicazione 5G integrato che trasmette in streaming lo stato in tempo reale per il monitoraggio remoto, consentendo agli operatori di controllare la pressione del gas di assistenza e le condizioni della finestra protettiva in tempo reale. Se il sensore rileva la presenza di contaminanti sulla finestra protettiva, il modulo di monitoraggio della testa invia un segnale al controller della macchina per il taglio laser, che attiva un allarme e interrompe il taglio per proteggere l'ottica. Un'unità di protezione della finestra di tipo a cassetto con accesso frontale rende veloce la manutenzione, riducendo i tempi di fermo e mantenendo la produzione in movimento.

    Richiedi un preventivo
    Manuale del prodotto
    Dati tecnici
    Tipologia Testa di taglio laser a fibra con messa a fuoco automatica
    Modello  GM08B
    Tipo di interfaccia QBH, QD, G5
    Lunghezza d'onda 1080±10nm
    Potenza nominale ≤8kW
    Lunghezza focale 200mm/250mm
    Lunghezza di collimazione 100mm
    Intervallo di messa a fuoco  -35mm~+30mm / -50mm~+50mm
    Intervallo di regolazione del centraggio ±1.5mm
    Velocità di messa a fuoco 100mm/s
    Pressione del gas ausiliario ≤3MPa
    Peso 5kg
    Applicazione

    Utilizzata ampiamente per il taglio piano su lamiere metalliche e il taglio smussato su tubi e profili. Lavorano acciaio al carbonio, acciaio inox e altri metalli comuni con bordi puliti e uniformi.

    Caratteristiche

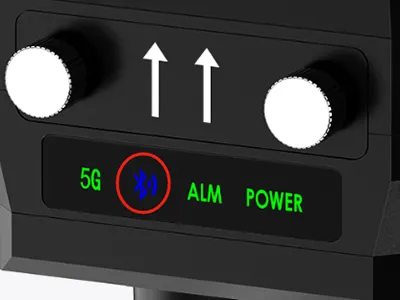

    Connettività 5G per lo stato remoto (opzionale)
    Connettività 5G per lo stato remoto (opzionale)

    Con il modulo 5G aggiuntivo, è possibile visualizzare da remoto i dati in tempo reale della testa laser, la pressione del gas di assistenza, le condizioni della finestra di protezione e gli allarmi, in modo che gli operatori possano individuare tempestivamente i problemi e intervenire prima che la qualità peggiori.

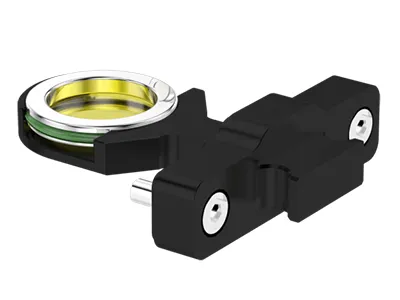

    Modulo di servizio a cassetto per una manutenzione più rapida
    Modulo di servizio a cassetto per una manutenzione più rapida

    Un vano frontale a cassetto consente l'accesso diretto alla finestra di protezione e alle parti soggette a usura. La sostituzione di tali parti di ricambio richiede pochi minuti, riducendo i tempi di fermo e contribuendo a mantenere pulite le ottiche.

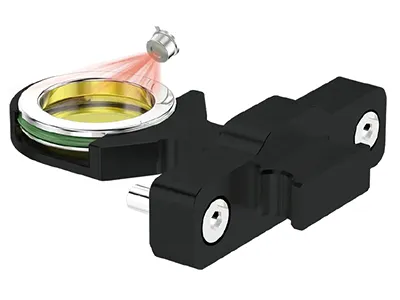

    Monitoraggio della contaminazione con allarme e arresto di sicurezza
    Monitoraggio della contaminazione con allarme e arresto di sicurezza

    Un sensore rileva la contaminazione sulla finestra di protezione. Inizialmente, attiva una modifica tempestiva; se i livelli superano il limite, il controller attiva un allarme e interrompe il processo di taglio per proteggere le lenti ottiche.

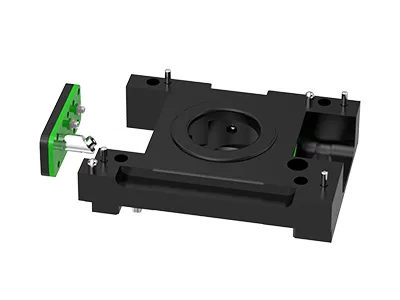

    Feedback in tempo reale sulla pressione del gas di assistenza
    Feedback in tempo reale sulla pressione del gas di assistenza

    La lettura continua della pressione aiuta a impostare e mantenere la corretta finestra di processo, supportando un taglio stabile su lamiere e tubi.

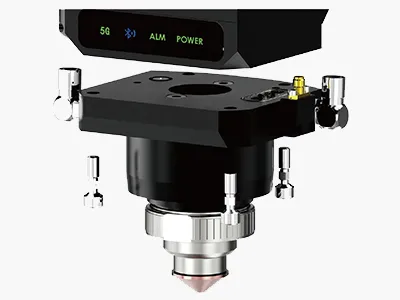

    Protezione antiurto per un rapido recupero
    Protezione antiurto per un rapido recupero

    Un design antiurto a strappo utilizza un elemento sacrificale che si sgancia all'impatto per proteggere la testa; dopo un piccolo urto, la testa si ripristina rapidamente, consentendo alla produzione di riprendere con un'interruzione minima.
    Teste di taglio laser correlate
    Trova la testa laser perfetta per le tue esigenze di lavorazione laser

    Che tu abbia bisogno di una testa laser costruita secondo le tue specifiche o di una guida nella scelta della soluzione giusta, il nostro team è qui per aiutarti.

    Contattaci
    Teste di taglio laser
      1. Attrezzature e utensili
      2. Attrezzature e utensili Teste di taglio laser per la lavorazione laser di elementi di fissaggio, utensili elettrici e utensili manuali.
      1. Accessori bagno
      2. Accessori bagno Teste di taglio laser per la lavorazione di parti metalliche nell'industria dei bagni.
      1. Automotive
      2. Automotive Teste di taglio laser per la lavorazione dei metalli nell'industria automobilistica.
      1. Batteria al litio
      2. Batteria al litio Teste di taglio laser per la produzione di batterie.
      1. Taglio laser 2D
      2. Taglio laser 2D Teste di taglio laser per il taglio di lamiere piane 2D
      1. Taglio di tubi e profili
      2. Taglio di tubi e profili Teste di taglio laser per il taglio di tubi e profili metallici
      1. Taglio smussato
      2. Taglio smussato Teste di taglio laser per la produzione di bordi smussati su metalli
      1. Taglio 3D
      2. Taglio 3D Teste di taglio laser per il taglio di componenti metallici complessi e parti strutturali

    Le teste di taglio laser automatiche sono progettate per gestire lavori su metalli riflettenti e migliorare la produttività a parità di potenza. Alcuni dei vantaggi di queste teste di taglio laser con scanner includono:

    • Stabilità su metalli riflettenti: gestisce ottone, rame, argento, acciaio inossidabile lucido e altre leghe ad alta riflettività migliorando l'accoppiamento energetico e controllando la riflessione posteriore.
    • Maggiore precisione: la scansione del raggio consente una precisione a livello micrometrico (con una configurazione adeguata), ideale per caratteristiche fini.
    • Movimento molto più veloce: lo scanner galvo muove il raggio, non la testa, quindi il punto si sposta molto più velocemente rispetto a una macchina a portale. Utilizzando la stessa potenza, spesso si ottiene una velocità di taglio e una produttività molte volte superiori
    • Maggiore capacità di spessore a parità di potenza: rispetto a una testa standard della stessa potenza, supporta materiali più spessi nei processi di taglio riflettenti.
    • Controllo flessibile del percorso: esegue facilmente contorni complessi, curve, microfori, tagli di motivi fini e incisioni guidando il raggio anziché l'intera testa.

    Seguire questi passaggi per il montaggio, l'allineamento e la verifica prima della produzione:

    • Montare in modo sicuro. Posizionare la testa nella posizione designata e fissarla con gli strumenti adeguati. Assicurarsi che l'interfaccia sia rigida e priva di gioco per evitare vibrazioni o spostamenti durante il funzionamento.
    • Allineare e collegare. Utilizzare strumenti di allineamento (o un laser di allineamento) per impostare l'asse ottico e il distanziale. Controllare tutti i collegamenti: fibra, gas ausiliario, aria, cavi sensore/IO e raffreddamento ad acqua. Verificare che non vi siano perdite o raccordi allentati.
    • Accendere e calibrare. Avviare la macchina da taglio ed eseguire i test iniziali e la calibrazione (messa a fuoco, altezza, campo di scansione, se applicabile). Effettuare le regolazioni di precisione necessarie affinché la testa tagli in modo accurato e ripetibile prima di caricare i pezzi di produzione.
