LRW20A0

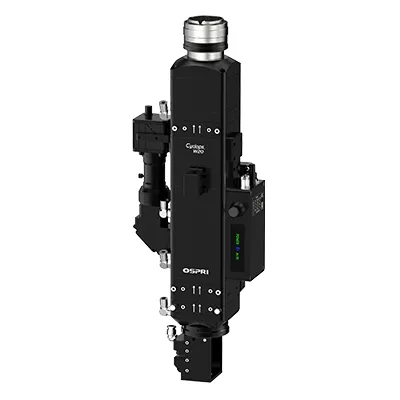

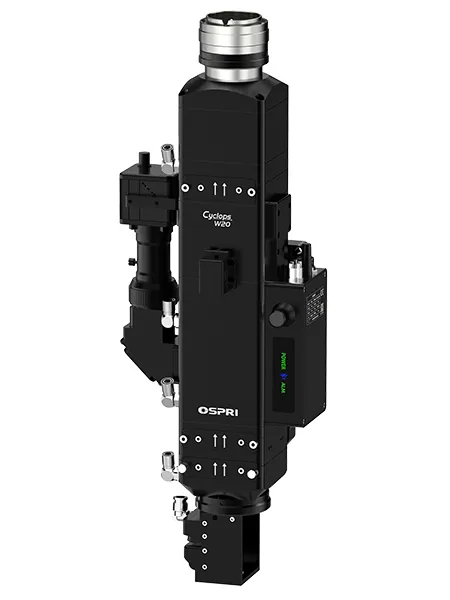

Testa di saldatura laser oscillante ad asse singolo da 20kW

Testa di saldatura laser a fibra per la lavorazione di vari metalli con potenze fino a 20 kW

Testa di saldatura laser oscillante ad asse singolo da 20kW
  • Testa di saldatura laser oscillante ad asse singolo da 20kW
    Soffiante ad aria
  • Testa di saldatura laser oscillante ad asse singolo da 20kW
    Soffiaggio coassiale
  • Testa di saldatura laser oscillante ad asse singolo da 20kW

    • LRW20A0

    Testa di saldatura laser oscillante ad asse singolo da 20kW

    Testa di saldatura laser a fibra per la lavorazione di vari metalli con potenze fino a 20 kW

    La testa di saldatura oscillante ad asse singolo (ad alta potenza) è dotata di un meccanismo ad anello regolabile azionato da un motore di precisione, che garantisce prestazioni stabili e costanti. Il corpo completamente raffreddato ad acqua assicura un'efficace riduzione della temperatura, consentendo un funzionamento continuo a lungo termine. La testa è inoltre dotata di un sistema di monitoraggio della contaminazione per avvisi tempestivi e di protezione anticollisione per un rapido ripristino, riducendo al minimo i tempi di inattività e garantendo l'affidabilità della produzione.

    Richiedi un preventivo
    Dati tecnici
    Modello LRW20A0
    Potenza nominale
         		 20kW
    Lunghezza d'onda
         		 1080nm±10nm
    Intervallo di oscillazione 0~4mm
    Frequenza di oscillazione
         		 0~150Hz
    Lunghezza di collimazione
         		 100mm/150mm
    Lunghezza focale
         		 150mm/200mm/250mm/300mm
    Metodo di soffiaggio
         		 Coassiale/paraassiale
    Pressione del gas ausiliario
         		 ≤1MPa
    Peso
         		 4.6kg
    Applicazione

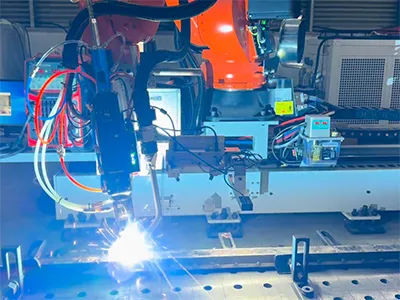

    La testa di saldatura laser oscillante ad asse singolo è progettata per la saldatura ad alta potenza da 20kW ed è adatta alla lavorazione di acciaio inox, acciaio al carbonio, rame e leghe di alluminio.

    • Testa di saldatura laser oscillante ad asse singolo da 20kW
    Caratteristiche

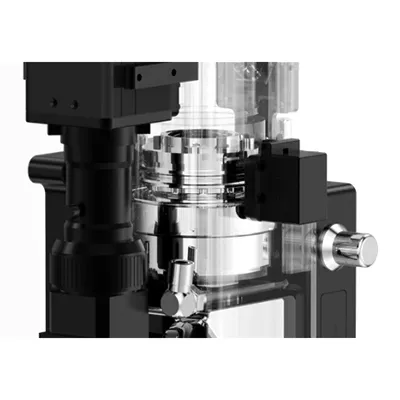

    Meccanismo di regolazione di precisione
    Meccanismo di regolazione di precisione

    Il meccanismo di regolazione ad anello con motore ad alta precisione garantisce basse vibrazioni, rumore ridotto e funzionamento fluido.

    Supporta la saldatura MIG per strutture in acciaio spesso
    Supporta la saldatura MIG per strutture in acciaio spesso

    Estende la capacità di saldatura oltre i limiti di spessore, adattandosi a requisiti ingegneristici complessi e riducendo la difficoltà del processo

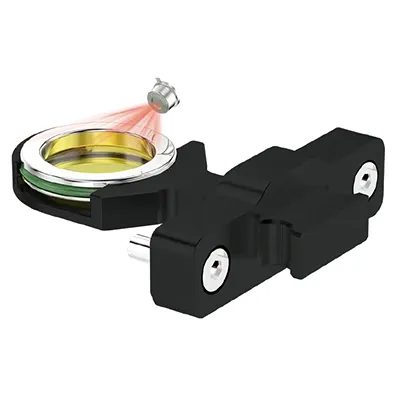

    Monitoraggio della contaminazione con sistema di allarme
    Monitoraggio della contaminazione con sistema di allarme

    Fornisce avvisi tempestivi e spegnimento automatico per prevenire saldature scadenti e proteggere la testa laser da danni.

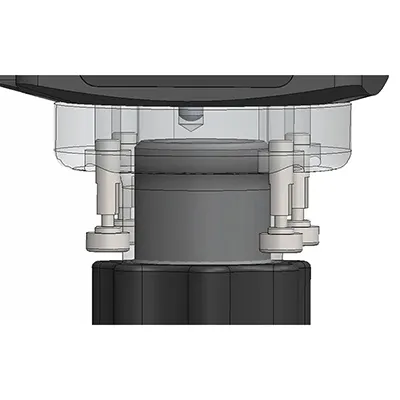

    Protezione dalle collisioni per un funzionamento continuo
    Protezione dalle collisioni per un funzionamento continuo

    Dotato di gruppo soffiante coassiale e a lama d'aria, che garantisce collisioni non distruttive e un rapido recupero

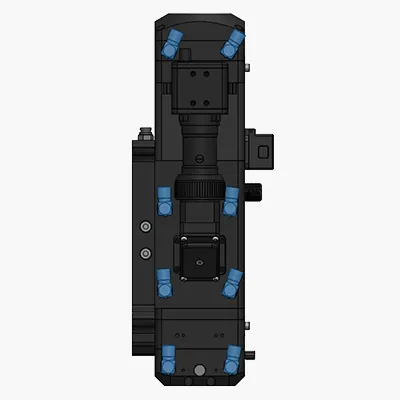

    Raffreddamento ad acqua per un funzionamento stabile
    Raffreddamento ad acqua per un funzionamento stabile

    Il raffreddamento ad acqua per tutto il corpo riduce al minimo gli effetti dell'aumento di temperatura, garantendo prestazioni affidabili a lungo termine.
