LCF08A

Testa di taglio laser a fibra 8 kW con smusso (angolo retto a pendolo singolo)

Testa di taglio laser con messa a fuoco automatica e informazioni intelligenti per la lavorazione di tubi e profili metallici con potenze nominali fino a 8 kW

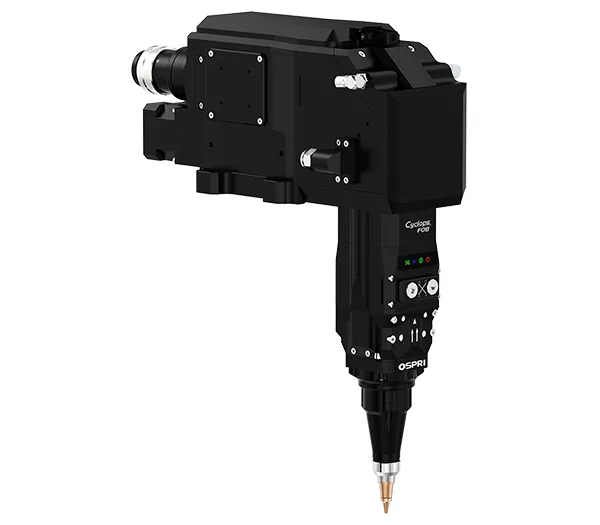

LCF08A1

Testa di taglio laser a fibra 8 kW con smusso (angolo retto a pendolo singolo)
  • Testa di taglio laser a fibra 8 kW con smusso (angolo retto a pendolo singolo)
  • Testa di taglio laser a fibra 8 kW con smusso (angolo retto a pendolo singolo)
  • Testa di taglio laser a fibra 8 kW con smusso (angolo retto a pendolo singolo)
  • Testa di taglio laser a fibra 8 kW con smusso (angolo retto a pendolo singolo)

    • Interfaccia/connettore laser frontale, figura 1 senza staffa di montaggio, figura 2 con staffa di montaggio

    Richiedi un preventivo
    Manuale del prodotto

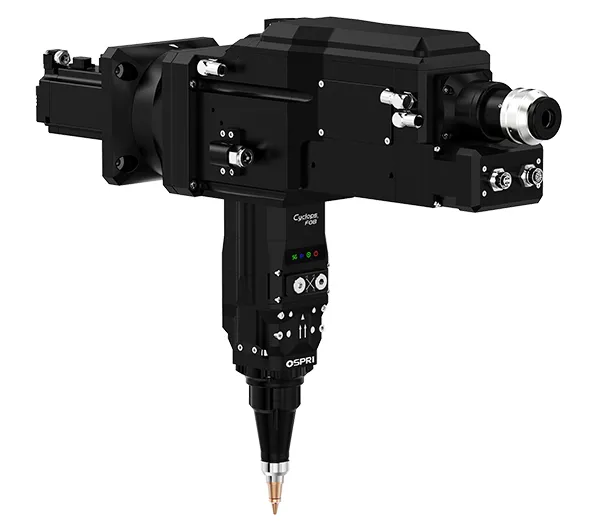

    LCF08A2

    Testa di taglio laser a fibra 8 kW con smusso (angolo retto a pendolo singolo)
  • Testa di taglio laser a fibra 8 kW con smusso (angolo retto a pendolo singolo)
  • Testa di taglio laser a fibra 8 kW con smusso (angolo retto a pendolo singolo)
  • Testa di taglio laser a fibra 8 kW con smusso (angolo retto a pendolo singolo)
  • Testa di taglio laser a fibra 8 kW con smusso (angolo retto a pendolo singolo)

    • Interfaccia/connettore laser posteriore, figura 1 senza staffa di montaggio, figura 2 con staffa di montaggio

    Richiedi un preventivo
    Manuale del prodotto

    Queste teste laser ad angolo retto da 8 kW a pendolo singolo funzionano su macchine per il taglio di tubi/profili a ingresso laterale o celle robotizzate, essi tagliano acciaio al carbonio, acciaio inox e alluminio. Un seguace capacitivo a lungo raggio mantiene la distanza su tubi tondi, quadrati/rettangolari e profili strutturali (angolari, a canale, a H); la protezione anticollisione si ripristina rapidamente dopo gli urti e le linee di segnale rinforzate emettono allarmi tempestivi, in modo che la qualità rimanga costante e l'assistenza sia rapida grazie all'accesso frontale e alla finestra di protezione scorrevole. Queste teste vengono utilizzate per tagliare componenti di tubi e profili come telai, parapetti, tubi per mobili e sezioni di telai.

    Dati tecnici
    Tipologia Testa di taglio laser a fibra con messa a fuoco automatica
    Modello  LCF08A1/LCF08A2
    Tipo di interfaccia QBH, G5
    Lunghezza d'onda  1064±10nm
    Potenza nominale ≤8kW
    Lunghezza focale 200mm/250mm
    Lunghezza di collimazione 100mm
    Intervallo di messa a fuoco -35mm~+30mm / -50mm~+50mm
    Intervallo di regolazione del centraggio ±1.5mm
    Velocità di messa a fuoco 400mm/s
    Precisione di posizionamento ripetuto dell'asse di messa a fuoco 0.05mm
    Intervallo di movimento dell'asse A ±45°
    Velocità di rotazione nominale 30r/min
    Accelerazione angolare 240rad/s²
    Precisione di posizionamento 1arcmin
    Pressione del gas ausiliario ≤3MPa
    Peso  9kg
    Applicazione

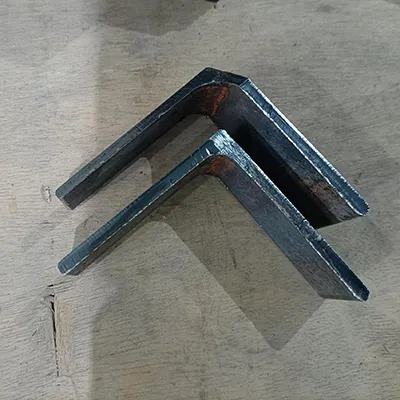

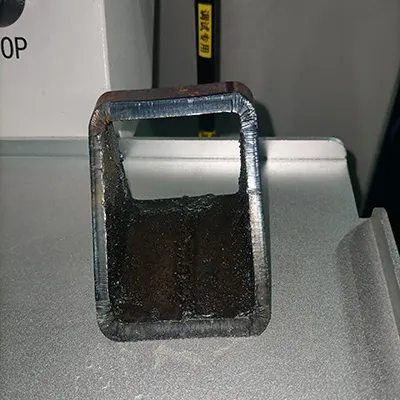

    Utilizzato su sistemi di taglio di tubi e profili per tubi tondi, quadrati/rettangolari e sezioni strutturali come angolari, canali e travi H. I materiali che possono essere lavorati con le teste di taglio laser a fibra ad angolo retto a pendolo singolo includono acciaio al carbonio e acciaio inoxe, con prestazioni stabili nella gamma degli 8 kW.

    • Testa di taglio laser a fibra 8 kW con smusso (angolo retto a pendolo singolo)
    • Testa di taglio laser a fibra 8 kW con smusso (angolo retto a pendolo singolo)
    Caratteristiche

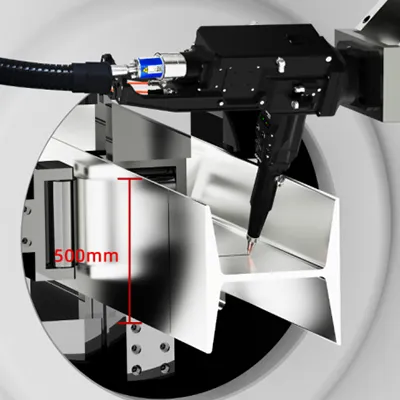

    Portata estesa per profili complessi
    Portata estesa per profili complessi

    La capacità di taglio smussato di 500 mm garantisce una lavorazione fluida di profili strutturali di grandi dimensioni

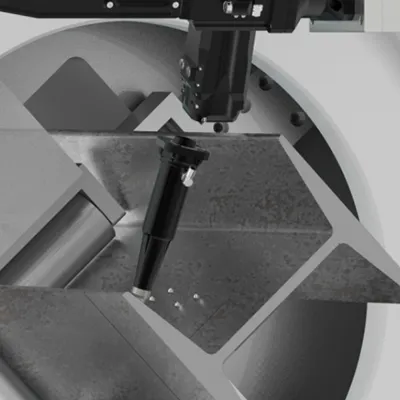

    Protezione dalle collisioni per un funzionamento affidabile
    Protezione dalle collisioni per un funzionamento affidabile

    Sensore laser integrato nell'ugello per una protezione non distruttiva dalle collisioni, consentendo un rapido ripristino e una produzione ininterrotta

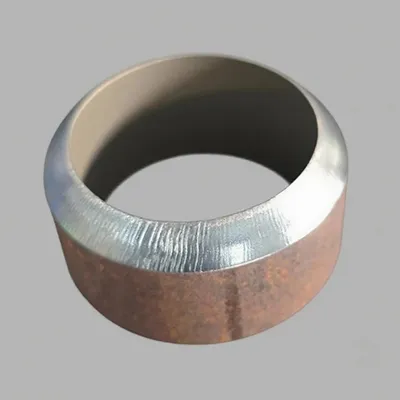

    Qualità di taglio stabile e costante
    Qualità di taglio stabile e costante

    Dotato di un amplificatore di capacità integrato per una risposta rapida e basse interferenze, assicurando prestazioni di taglio precise e stabili.

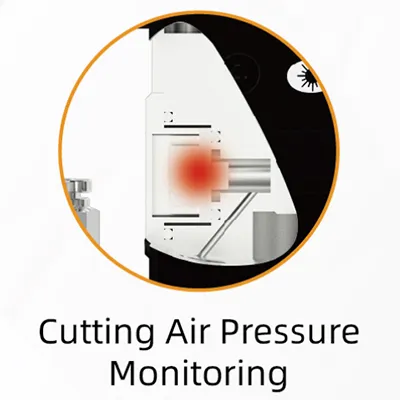

    Monitoraggio intelligente della pressione dell'aria
    Monitoraggio intelligente della pressione dell'aria

    Fornisce avvisi tempestivi in ​​caso di perdite o bassa pressione dell'aria, garantendo un'elaborazione continua e prevenendo i tempi di fermo.

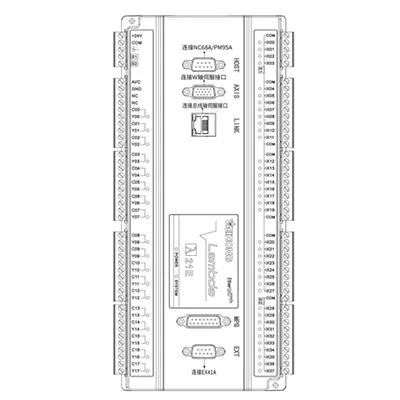

    Comunicazione locale EtherCAT
    Comunicazione locale EtherCAT

    Connessione perfetta con sistemi CNC per controllo sincronizzato e prestazioni macchina integrate
    Teste di taglio laser correlate
    Trova la testa laser perfetta per le tue esigenze di lavorazione laser

    Che tu abbia bisogno di una testa laser costruita secondo le tue specifiche o di una guida nella scelta della soluzione giusta, il nostro team è qui per aiutarti.

    Contattaci
    Teste di taglio laser
      1. Attrezzature e utensili
      2. Attrezzature e utensili Teste di taglio laser per la lavorazione laser di elementi di fissaggio, utensili elettrici e utensili manuali.
      1. Accessori bagno
      2. Accessori bagno Teste di taglio laser per la lavorazione di parti metalliche nell'industria dei bagni.
      1. Automotive
      2. Automotive Teste di taglio laser per la lavorazione dei metalli nell'industria automobilistica.
      1. Batteria al litio
      2. Batteria al litio Teste di taglio laser per la produzione di batterie.
      1. Taglio laser 2D
      2. Taglio laser 2D Teste di taglio laser per il taglio di lamiere piane 2D
      1. Taglio di tubi e profili
      2. Taglio di tubi e profili Teste di taglio laser per il taglio di tubi e profili metallici
      1. Taglio smussato
      2. Taglio smussato Teste di taglio laser per la produzione di bordi smussati su metalli
      1. Taglio 3D
      2. Taglio 3D Teste di taglio laser per il taglio di componenti metallici complessi e parti strutturali

    Le teste di taglio laser automatiche sono progettate per gestire lavori su metalli riflettenti e migliorare la produttività a parità di potenza. Alcuni dei vantaggi di queste teste di taglio laser con scanner includono:

    • Stabilità su metalli riflettenti: gestisce ottone, rame, argento, acciaio inossidabile lucido e altre leghe ad alta riflettività migliorando l'accoppiamento energetico e controllando la riflessione posteriore.
    • Maggiore precisione: la scansione del raggio consente una precisione a livello micrometrico (con una configurazione adeguata), ideale per caratteristiche fini.
    • Movimento molto più veloce: lo scanner galvo muove il raggio, non la testa, quindi il punto si sposta molto più velocemente rispetto a una macchina a portale. Utilizzando la stessa potenza, spesso si ottiene una velocità di taglio e una produttività molte volte superiori
    • Maggiore capacità di spessore a parità di potenza: rispetto a una testa standard della stessa potenza, supporta materiali più spessi nei processi di taglio riflettenti.
    • Controllo flessibile del percorso: esegue facilmente contorni complessi, curve, microfori, tagli di motivi fini e incisioni guidando il raggio anziché l'intera testa.

    Seguire questi passaggi per il montaggio, l'allineamento e la verifica prima della produzione:

    • Montare in modo sicuro. Posizionare la testa nella posizione designata e fissarla con gli strumenti adeguati. Assicurarsi che l'interfaccia sia rigida e priva di gioco per evitare vibrazioni o spostamenti durante il funzionamento.
    • Allineare e collegare. Utilizzare strumenti di allineamento (o un laser di allineamento) per impostare l'asse ottico e il distanziale. Controllare tutti i collegamenti: fibra, gas ausiliario, aria, cavi sensore/IO e raffreddamento ad acqua. Verificare che non vi siano perdite o raccordi allentati.
    • Accendere e calibrare. Avviare la macchina da taglio ed eseguire i test iniziali e la calibrazione (messa a fuoco, altezza, campo di scansione, se applicabile). Effettuare le regolazioni di precisione necessarie affinché la testa tagli in modo accurato e ripetibile prima di caricare i pezzi di produzione.
