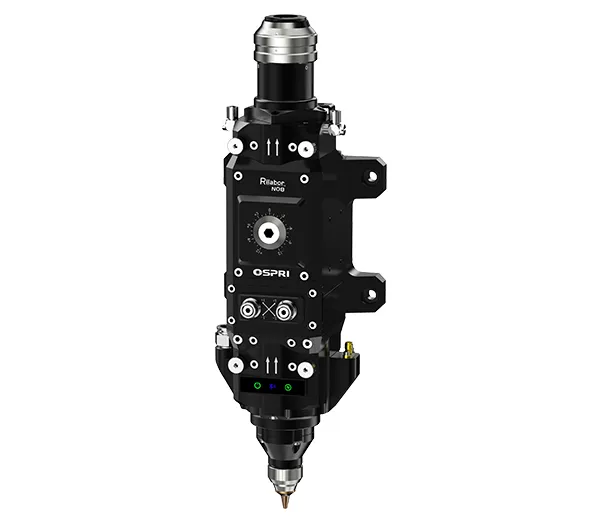

LCN08A

Testa di taglio laser a fibra da 6 kW/8 kW

Testa di taglio laser con messa a fuoco manuale per la lavorazione di lamiere sottili e tubi metallici con potenze fino a 6 kW/8 kW

Testa di taglio laser a fibra da 6 kW/8 kW
  • Testa di taglio laser a fibra da 6 kW/8 kW
    LCN08A Testa di taglio laser a fibra (lunghezza focale 150 mm)
  • Testa di taglio laser a fibra da 6 kW/8 kW
    LCN08A Testa di taglio laser a fibra (lunghezza focale 200 mm)
  • Testa di taglio laser a fibra da 6 kW/8 kW

    • LCN08A

    Testa di taglio laser a fibra da 6 kW/8 kW

    Testa di taglio laser con messa a fuoco manuale per la lavorazione di lamiere sottili e tubi metallici con potenze fino a 6 kW/8 kW

    Queste teste a messa a fuoco manuale sono progettate per la produzione quotidiana su lamiere sottili e tubi metallici con potenze comprese tra 6 e 8 kW. Sono dotate di un sistema di protezione anticollisione con ripristino rapido che riporta la testa laser in posizione dopo un urto, riducendo al minimo i tempi di fermo. Un allarme di contaminazione della lente segnala quando è necessario pulire o sostituire la finestra protettiva, contribuendo a proteggere l'ottica interna e a contenere i costi di manutenzione. Le linee di segnale sono rinforzate e ben schermate, in modo che il sensore di altezza e gli altri sensori funzionino in modo stabile. Grazie a queste caratteristiche delle teste di taglio laser, esse aiutano ogni lotto a ottenere tagli uniformi, con bordi puliti e dimensioni costanti.

    Richiedi un preventivo
    Manuale del prodotto
    Dati tecnici
    Tipologia Testa di taglio laser a fibra con messa a fuoco manuale
    Modello LCN08A
    Tipo di interfaccia QBH, G5
    Lunghezza d'onda 1080±10nm
    Potenza nominale 6kW/8kW
    Lunghezza focale  150mm/200mm
    Lunghezza di collimazione 100mm
    Intervallo di messa a fuoco -18mm~+18mm / -10mm~+10mm
    Intervallo di regolazione del centraggio ±1.5mm
    Pressione del gas ausiliario  ≤3MPa
    Peso 3.0kg
    Applicazione

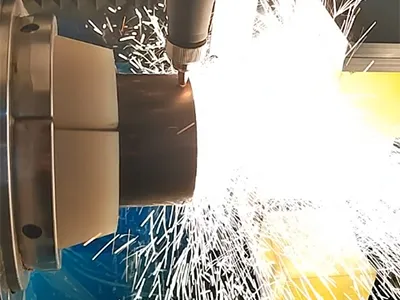

    Queste teste di taglio laser a messa a fuoco manuale sono utilizzate per il taglio di lamiere e tubi metallici sottili. Sono in grado di lavorare acciaio al carbonio, acciaio inossidabile e altri metalli comuni con una qualità dei bordi costante.

    • Testa di taglio laser a fibra da 6 kW/8 kW
    Caratteristiche

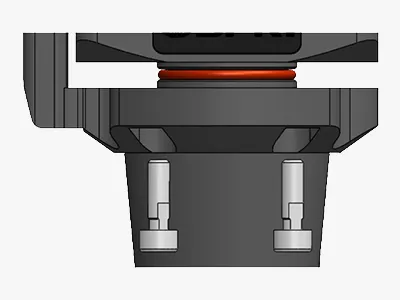

    Protezione anticollisione con ripristino rapido
    Protezione anticollisione con ripristino rapido

    Dotato di un meccanismo di protezione anticollisione che assicura il ritorno della testa in posizione di lavoro dopo un impatto, riducendo i tempi di fermo e contribuendo a ridurre i costi di riparazione.

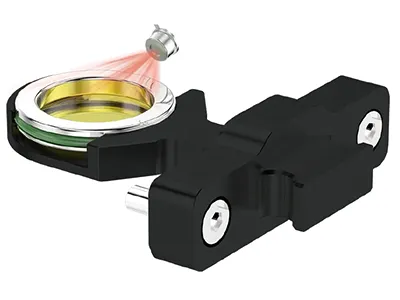

    Monitoraggio della contaminazione con allarme e arresto di sicurezza
    Monitoraggio della contaminazione con allarme e arresto di sicurezza

    È dotato di un sensore per monitorare la finestra di protezione e avvisa quando è necessario sostituirla. Se la contaminazione supera il limite, il controller emette un allarme e arresta la macchina da taglio per evitare tagli errati e proteggere la testa.

    Sensore di altezza capacitivo integrato per un tracciamento stabile
    Sensore di altezza capacitivo integrato per un tracciamento stabile

    Sulle linee di taglio di precisione, queste teste laser integrano un sensore di distanza capacitivo con percorsi del segnale rinforzati e ben schermati, in modo che il controllo dell'altezza rimanga stabile e il taglio segua in modo fluido alla velocità di produzione.
