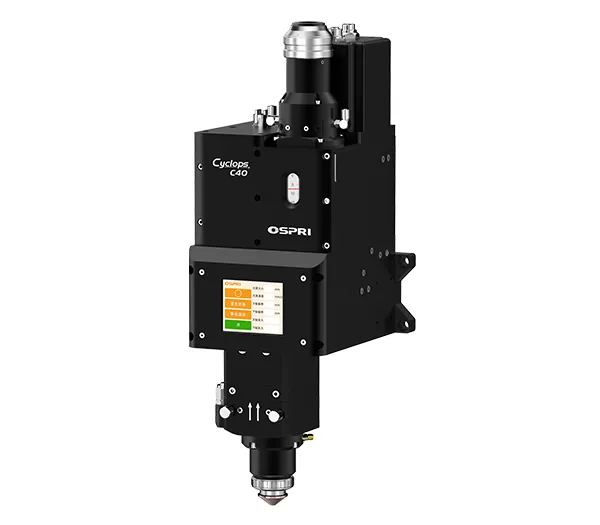

LDC40

Testa di taglio laser con scanner da 4 kW

Testa di taglio laser con messa a fuoco automatica per la lavorazione di metalli altamente riflettenti con potenze nominali fino a 4 kW

Testa di taglio laser con scanner da 4 kW
  • Testa di taglio laser con scanner da 4 kW
  • Testa di taglio laser con scanner da 4 kW

    • LDC40

    Testa di taglio laser con scanner da 4 kW

    Testa di taglio laser con messa a fuoco automatica per la lavorazione di metalli altamente riflettenti con potenze nominali fino a 4 kW

    Forniamo teste di taglio con scanner lasercon messa a fuoco automatica da 4 kW adatte per metalli riflettenti come rame, ottone, alluminio e acciaio inossidabile lucido. Uno scanner galvo posiziona il raggio in modo rapido e preciso, mentre l'autofocus lo mantiene sul bersaglio al variare dello spessore o della finitura, in modo che il taglio rimanga pulito e la zona termicamente alterata ridotta. Le parti metalliche tipiche che possono essere tagliate con queste teste di taglio laser includono linguette e sbarre collettrici per batterie, pannelli di involucri, riflettori per illuminazione e piastre decorative.

    Richiedi un preventivo
    Manuale del prodotto
    Dati tecnici
    Tipologia Testa di taglio con scanner laser a fibra con messa a fuoco automatica

    Modello LDC40
    Tipo di interfaccia
         		 QBH
    Lunghezza d'onda
         		 1080±10nm
    Potenza nominale
         		 4kW
    Lunghezza focale
         		 150mm/200mm
    Lunghezza di collimazione
         		 100mm
    Ugello FC-02
    Intervallo di messa a fuoco
         		 -15mm~+15mm / -30mm~+30mm
    Intervallo di regolazione del centraggio
         		 ±1.5mm
    Velocità di messa a fuoco
         		 100mm/s
    Pressione gas ausiliario
         		 ≤2.5MPa
    Intervallo di oscillazione
         		 0-3mm
    Velocità di oscillazione
         		 ＜4000mm/s
    Peso
         		 9.4kg
    Applicazione

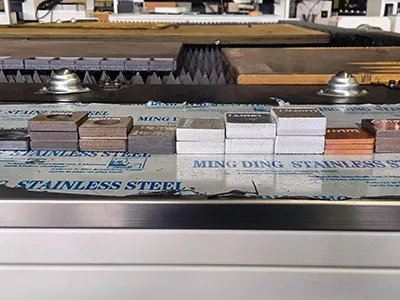

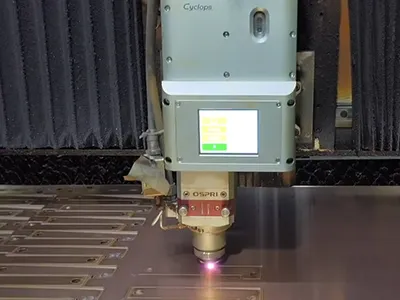

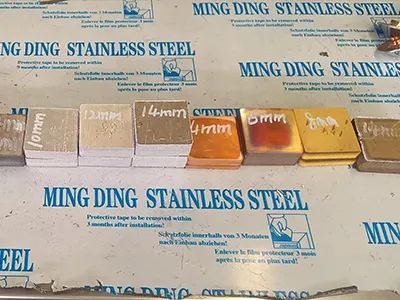

    Le nostre teste di taglio con scanner laser a messa a fuoco automatica sono utilizzate nella lavorazione della lamiera per metalli altamente riflettenti, ottone, rame puro (rame rosso) e alluminio.

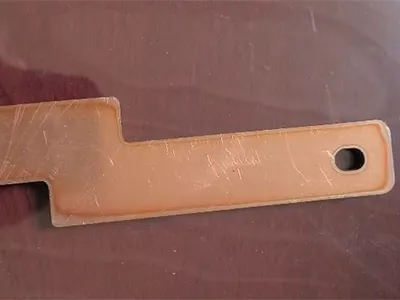

    • Testa di taglio laser con scanner da 4 kWTaglio di fogli di rame puro
    • Testa di taglio laser con scanner da 4 kW
    • Testa di taglio laser con scanner da 4 kW
    • Testa di taglio laser con scanner da 4 kW
    Caratteristiche

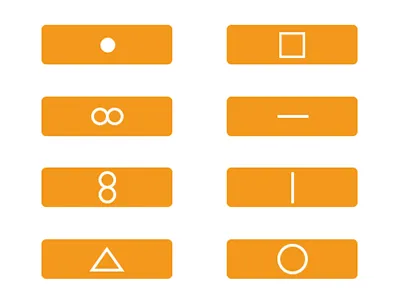

    Percorsi di scansione pronti all'uso
    Percorsi di scansione pronti all'uso

    Otto modelli di scansione preimpostati (ad esempio linea, arco, cerchio, spirale, raster) selezionabili sul controller. Scegliete il percorso che corrisponde alla geometria e raggiungete la velocità desiderata con meno tentativi.

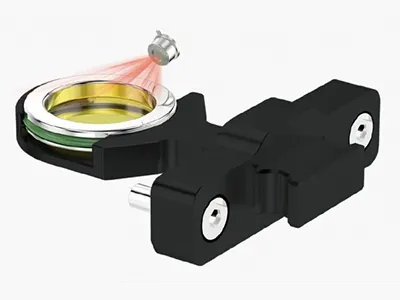

    Sensore di contaminazione e arresto automatico
    Sensore di contaminazione e arresto automatico

    Un monitor con finestra protettiva rileva la contaminazione. Segnala la necessità di una sostituzione tempestiva; se i livelli superano il limite, il sistema attiva un arresto di sicurezza per evitare tagli non precisi e proteggere la testina.

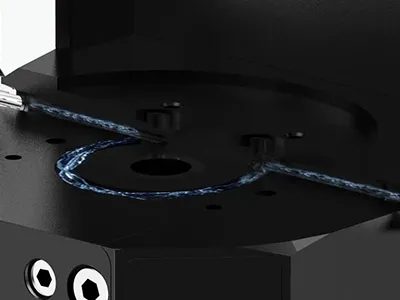

    Raffreddamento ad acqua per lunghi periodi di funzionamento
    Raffreddamento ad acqua per lunghi periodi di funzionamento

    Il raffreddamento dell'alloggiamento e del blocco dello scanner mantiene la temperatura costante durante i lunghi turni di lavoro, contribuendo a mantenere la messa a fuoco e la qualità dei bordi.

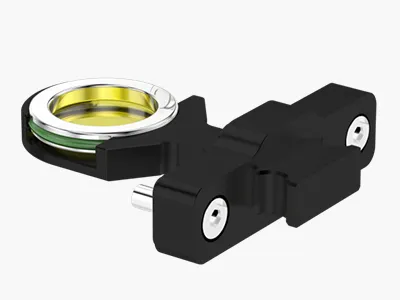

    Tipo scorrevole/a cassetto per una manutenzione rapida
    Tipo scorrevole/a cassetto per una manutenzione rapida

    La finestra protettiva è inserita in un modulo a cassetto, quindi è possibile estrarla, sostituirla e riprendere il lavoro in pochi minuti. Meno tempi di inattività, maggiore efficienza.

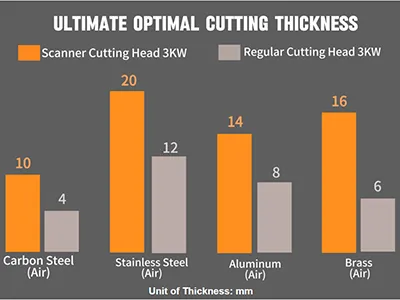

    Affidabile sui metalli riflettenti
    Affidabile sui metalli riflettenti

    Un percorso ottico ottimizzato migliora l'accoppiamento energetico su ottone, rame e alluminio. È possibile ottenere velocità più elevate e uno spessore lavorabile maggiore a parità di 4 kW, con un taglio pulito e una zona termicamente alterata (HAZ) ridotta.
