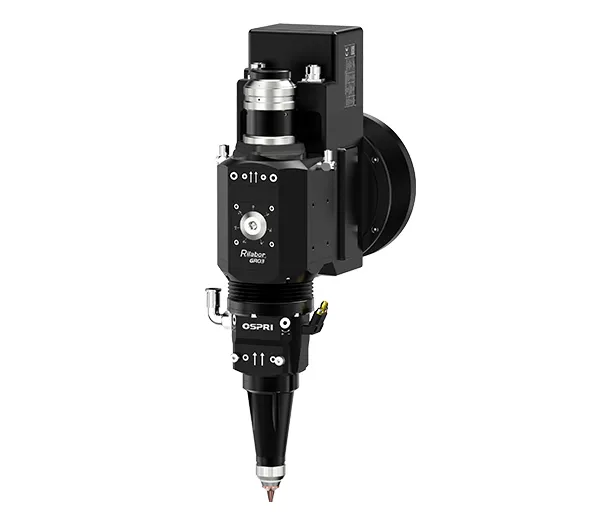

LCR03

Testa di taglio laser robotizzata 3D da 3 kW

Testa di taglio laser con messa a fuoco manuale e asse di inseguimento integrato per il taglio di forme 3D complesse

Testa di taglio laser robotizzata 3D da 3 kW
  • Testa di taglio laser robotizzata 3D da 3 kW
  • Testa di taglio laser robotizzata 3D da 3 kW
    Senza protezione anticollisione
  • Testa di taglio laser robotizzata 3D da 3 kW
    Con protezione anticollisione

    • LCR03

    Testa di taglio laser robotizzata 3D da 3 kW

    Testa di taglio laser con messa a fuoco manuale e asse di inseguimento integrato per il taglio di forme 3D complesse

    Le nostre teste di taglio laser robotizzate 3D da 3 kW con messa a fuoco manuale utilizzano il raffreddamento ad acqua per mantenere la temperatura costante durante i lunghi cicli di lavoro, garantendo così prestazioni stabili. In caso di urto, la protezione anticollisione si ripristina automaticamente. L'alloggiamento della testa di taglio laser è leggero e sigillato contro la polvere, il che ne facilita la manipolazione e la manutenzione. L'ottica utilizza un set di finestre protettive a tre strati che resiste all'usura e impedisce la contaminazione.

    Richiedi un preventivo
    Manuale del prodotto
    Dati tecnici
    Tipologia Testa di taglio laser robotizzata 3D con messa a fuoco manuale
    Modello LCR03
    Modalità di messa a fuoco messa a fuoco manuale
    Tipo di interfaccia QBH
    Lunghezza d'onda 1080±10nm
    Potenza nominale ≤4kW
    Lunghezza focale 150mm / 125mm
    Lunghezza di collimazione 75mm
    Intervallo di messa a fuoco -12mm~+12mm / -9mm~+9mm
    Intervallo di regolazione del centraggio ±1.5mm
    Precisione di posizionamento della messa a fuoco manuale 0.1mm
    Corsa di follow-up 27mm
    Velocità di follow-up ≤250mm/s
    Pressione del gas ausiliario ≤2.5MPa
    Peso  5kg
    Applicazione

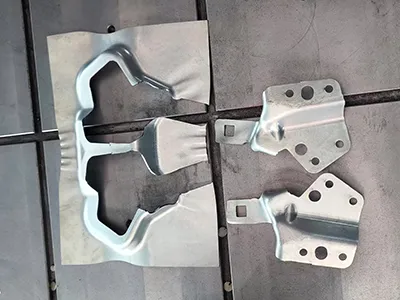

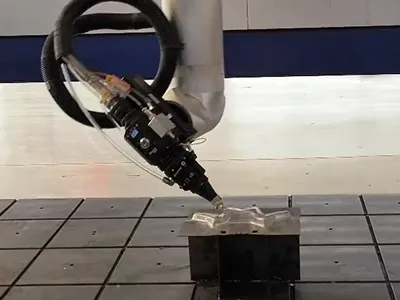

    Queste teste di taglio laser 3D funzionano su macchine da taglio a cinque assi e celle robotizzate per carrozzerie automobilistiche, paraurti e altri pannelli esterni. Sono in grado di lavorare lamiere di acciaio al carbonio, alluminio, rame e metallo zincato con qualità costante.

    • Testa di taglio laser robotizzata 3D da 3 kW
    • Testa di taglio laser robotizzata 3D da 3 kW
    Caratteristiche

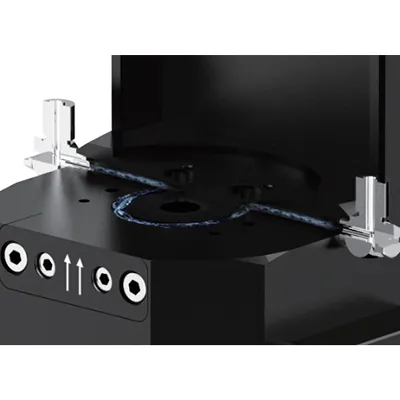

    Ingresso in fibra QBH raffreddato ad acqua per un funzionamento costante
    Ingresso in fibra QBH raffreddato ad acqua per un funzionamento costante

    Il raffreddamento ad acqua a circuito chiuso sull'interfaccia/connettore QBH mantiene la temperatura stabile e previene la condensa sull'ottica, garantendo così la costanza anche nelle lunghe sessioni di lavoro.

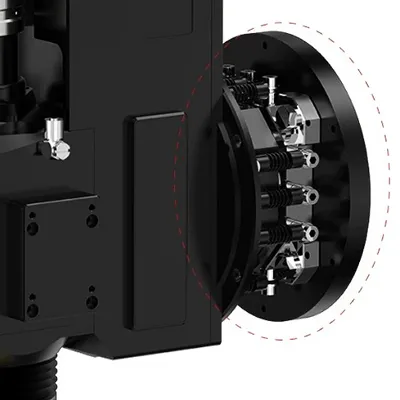

    Posizionamento di precisione
    Posizionamento di precisione

    Un sistema di posizionamento conico a tre punti riporta la testina nella posizione originale dopo un urto, garantendo un allineamento preciso.

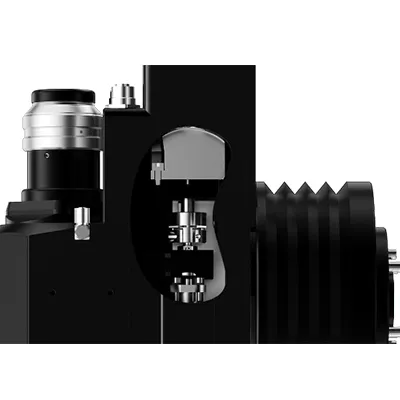

    Seguipiano integrato sigillato con risposta rapida
    Seguipiano integrato sigillato con risposta rapida

    Il modulo seguipiano integrato (controllo capacitivo della distanza) è completamente sigillato e leggero, impedisce l'ingresso di polvere e traccia rapidamente le superfici per un taglio preciso e ad alta velocità.

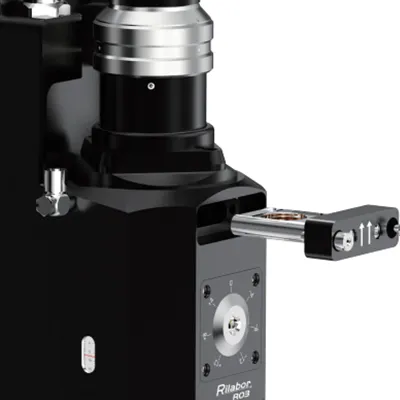

    Tripla finestra protettiva per la protezione delle ottiche
    Tripla finestra protettiva per la protezione delle ottiche

    Tre finestre protettive proteggono le ottiche di messa a fuoco principali da schizzi e polvere, migliorando la durata nella produzione quotidiana.

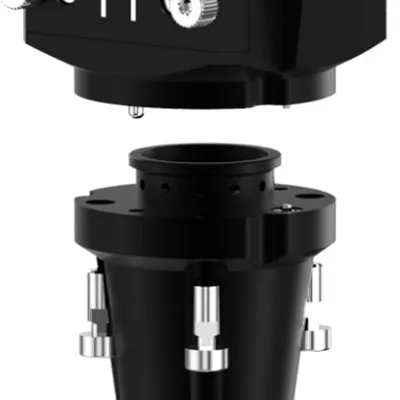

    Protezione anticollisione con segnale di arresto
    Protezione anticollisione con segnale di arresto

    Un supporto sensibile del sensore utilizza viti a taglio (progettate per rompersi in modo sicuro in caso di impatto) per proteggere la testa e inviare contemporaneamente un segnale di arresto in caso di collisione al controller.

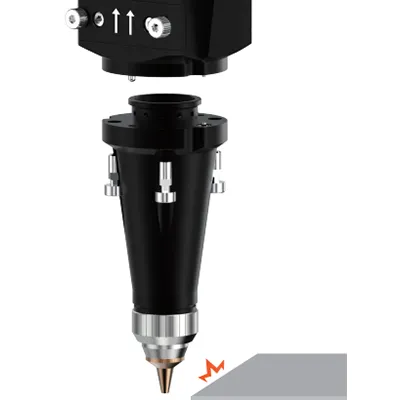

    Arresto di emergenza in caso di collisione per una produzione sicura
    Arresto di emergenza in caso di collisione per una produzione sicura

    Il rilevamento delle collisioni si collega al sistema di controllo per interrompere immediatamente l'alimentazione dopo l'impatto, prevenendo ulteriori danni.
