GS03C

Testa di taglio laser a fibra da 3 kW

Testa di taglio laser con messa a fuoco automatica per la lavorazione di lamiere sottili e tubi metallici con potenze nominali fino a 3 kW

Testa di taglio laser a fibra da 3 kW
  • Testa di taglio laser a fibra da 3 kW

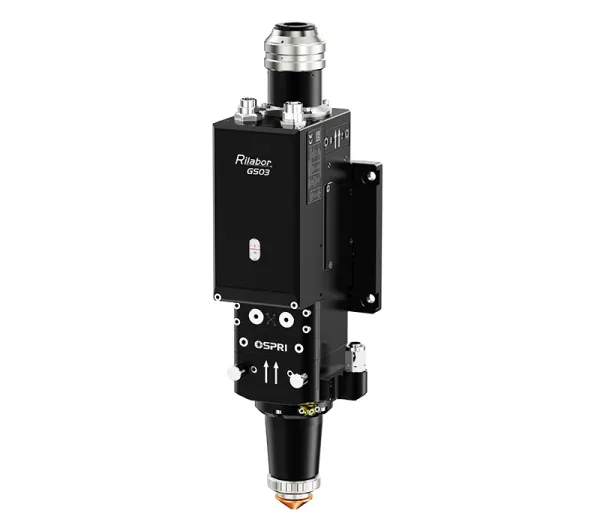

    GS03C Testa di taglio con messa a fuoco elettrica (testa piatta)
  • Testa di taglio laser a fibra da 3 kW
  • Testa di taglio laser a fibra da 3 kW
    GS03C Testa di taglio con messa a fuoco elettrica (testa appuntita)
    • Testa di taglio laser a fibra da 3 kW

    GS03C

    Testa di taglio laser a fibra da 3 kW

    Testa di taglio laser con messa a fuoco automatica per la lavorazione di lamiere sottili e tubi metallici con potenze nominali fino a 3 kW

    Le nostre teste di taglio laser a fibra da 3 kW sono progettate per il taglio di lamiere sottili e tubi. Sono leggere e compatte, funzionano con configurazioni multiasse e garantiscono un posizionamento rapido e preciso. L'azionamento montato frontalmente riduce l'altezza di installazione. Il modulo lente a cassetto consente una sostituzione rapida e il design unificato contribuisce a prolungarne la durata.

    Richiedi un preventivo
    Manuale del prodotto
    Dati tecnici
    Tipologia Testa di taglio laser a fibra con messa a fuoco automatica
    Modello  GS03C
    Tipo di interfaccia QBH
    Lunghezza d'onda  1080nm±10nm
    Potenza nominale  ≤3kW
    Lunghezza focale  125mm/150mm/200mm
    Lunghezza di collimazione 100mm
    Intervallo di messa a fuoco  -18mm~+15mm(F150)
    Intervallo di regolazione del centraggio ±1.5mm
    Velocità di messa a fuoco 100mm/s
    Pressione gas ausiliario ≤3MPa
    Peso 3.3kg
    Applicazione

    Queste teste di taglio laser con messa a fuoco automatica sono progettate per funzionare con macchine da taglio laser a fibra da 3 kW, sia taglierine piane per lamiere che linee di taglio tubi per tagli smussati. Lavorano acciaio al carbonio, acciaio inox e leghe di alluminio per lamiere sottili e tubi con qualità costante.

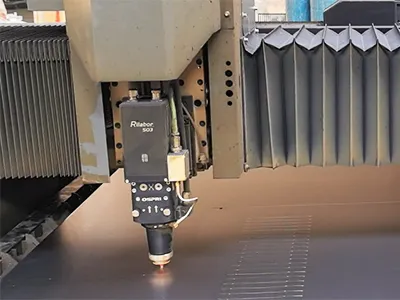

    • Testa di taglio laser a fibra da 3 kWTaglio laser di lamiere piane

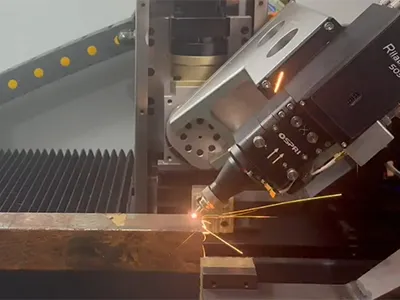

    • Testa di taglio laser a fibra da 3 kWTaglio laser del profilo
    Caratteristiche

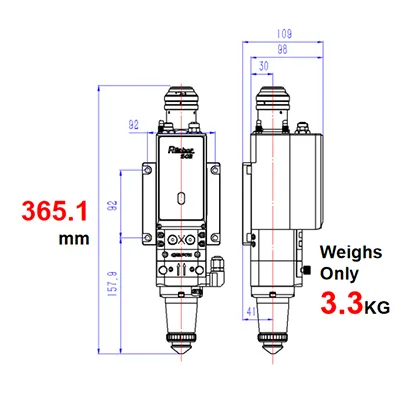

    Struttura compatta e leggera
    Struttura compatta e leggera

    Grazie al corpo a bassa inerzia (circa 3,3 kg), si adatta al movimento multiasse, riduce il carico del motore e consente un posizionamento rapido e preciso.

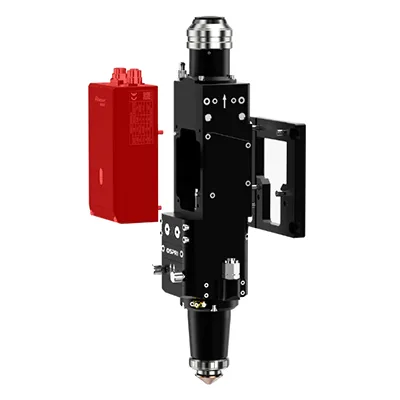

    Azionamento frontale, centro ottico inferiore
    Azionamento frontale, centro ottico inferiore

    Il posizionamento dell'azionamento nella parte anteriore riduce la distanza tra la superficie di montaggio e l'asse del raggio. Nelle macchine per il taglio di tubi/profili ciò riduce la lunghezza residua, così che consente di risparmiare materiale.

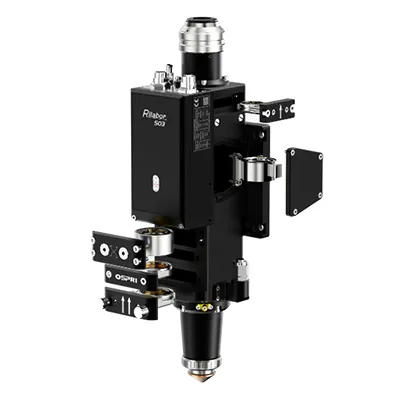

    Modulo ottico a cassetto per una manutenzione rapida
    Modulo ottico a cassetto per una manutenzione rapida

    I moduli ottici a cassetto (estraibili) consentono una rapida rimozione e reinstallazione, riducendo i tempi di inattività.

    Protezione anticollisione
    Protezione anticollisione

    Il design anticollisione conforme e caricato a molla protegge la cavità del sensore (alloggiamento del sensore), prevenendo danni in caso di urti minori e consentendo un rapido riavvio.

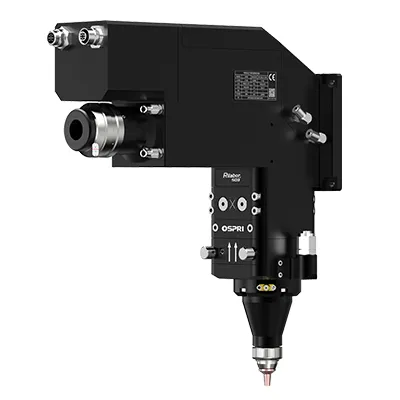

    Porte multi-orientamento per layout ristretti
    Porte multi-orientamento per layout ristretti

    Le porte di collegamento possono essere ruotate per adattarsi a diversi layout delle macchine da taglio, semplificando l'installazione e il passaggio dei cavi.
    Teste di taglio laser correlate
    Trova la testa laser perfetta per le tue esigenze di lavorazione laser

    Che tu abbia bisogno di una testa laser costruita secondo le tue specifiche o di una guida nella scelta della soluzione giusta, il nostro team è qui per aiutarti.
    Contattaci
    Teste di taglio laser
      1. Attrezzature e utensili
      2. Attrezzature e utensili Teste di taglio laser per la lavorazione laser di elementi di fissaggio, utensili elettrici e utensili manuali.
      1. Accessori bagno
      2. Accessori bagno Teste di taglio laser per la lavorazione di parti metalliche nell'industria dei bagni.
      1. Automotive
      2. Automotive Teste di taglio laser per la lavorazione dei metalli nell'industria automobilistica.
      1. Batteria al litio
      2. Batteria al litio Teste di taglio laser per la produzione di batterie.
      1. Taglio laser 2D
      2. Taglio laser 2D Teste di taglio laser per il taglio di lamiere piane 2D
      1. Taglio di tubi e profili
      2. Taglio di tubi e profili Teste di taglio laser per il taglio di tubi e profili metallici
      1. Taglio smussato
      2. Taglio smussato Teste di taglio laser per la produzione di bordi smussati su metalli
      1. Taglio 3D
      2. Taglio 3D Teste di taglio laser per il taglio di componenti metallici complessi e parti strutturali

    Sono destinate alla lavorazione di lamiere sottili in un'ampia gamma di applicazioni: parti per insegne e display, piccoli raccordi e staffe metalliche, involucri elettrici e pannelli per armadi, pannelli per ascensori e componenti sottili nel settore aerospaziale e automobilistico (ad esempio, elementi di rifinitura e piccole parti stampate). Sono inoltre adatte per produzioni personalizzate di piccole serie che richiedono bordi puliti e dimensioni stabili.

    I gruppi principali utilizzano un alloggiamento integrato che migliora la tenuta e la durata, proteggendo l'ottica e prolungando la vita utile. Dal punto di vista del controllo, le teste si collegano al controllo CNC/smart dell'impianto per il monitoraggio remoto dello stato con avvisi e diagnostica in tempo reale. Quando le letture si discostano, il sistema avvisa tempestivamente gli operatori per prevenire guasti, ridurre i tempi di fermo non programmati ed evitare costi aggiuntivi per i ricambi o l'assistenza in loco. La diagnostica remota accelera l'identificazione della causa principale, riduce i tempi di assistenza post-vendita e migliora l'efficienza del servizio.

    Le teste a bassa potenza sono destinate a metalli di spessore sottile come acciaio al carbonio, acciaio inossidabile e alluminio. Come regola generale, lo spessore massimo per le configurazioni a bassa potenza è di circa 10 mm; il limite esatto dipende dal tipo di materiale e dalla superficie, dal gas di assistenza, dall'ottica e dalla configurazione complessiva della macchina da taglio.
