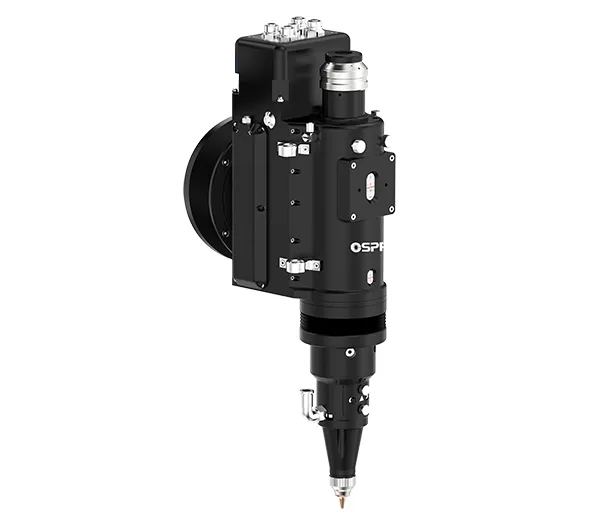

LCR04

Testa di taglio laser robotizzata 3D da 4 kW

Testa di taglio laser con messa a fuoco automatica e asse di inseguimento integrato per il taglio di forme 3D complesse

Testa di taglio laser robotizzata 3D da 4 kW
  • Testa di taglio laser robotizzata 3D da 4 kW
  • Testa di taglio laser robotizzata 3D da 4 kW

    • LCR04

    Testa di taglio laser robotizzata 3D da 4 kW

    Testa di taglio laser con messa a fuoco automatica e asse di inseguimento integrato per il taglio di forme 3D complesse

    Una sfida comune nel taglio robotizzato 3D è quella di mantenere costante la distanza tra l'ugello e il pezzo mentre il percorso si muove su curve e sezioni sagomate, mentre la messa a fuoco si adatta alle variazioni di spessore locali. Le nostre teste di taglio laser robotizzate 3D da 4 kW risolvono questo problema con la messa a fuoco automatica e un dispositivo di regolazione dell'altezza integrato (controllo capacitivo della distanza). Queste caratteristiche mantengono costante la distanza sui pannelli sagomati e garantiscono una qualità di taglio stabile mentre il robot cambia angolo e velocità. Il corpo è compatto e ben sigillato, quindi si adatta agli spazi di lavoro ristretti dei robot. Un meccanismo di ripristino preciso e un design anticollisione proteggono l'allineamento dopo piccoli urti, contribuendo a mantenere costante la produzione.

    Richiedi un preventivo
    Manuale del prodotto
    Dati tecnici
    Tipologia Testa di taglio laser robotizzata 3D con messa a fuoco automatica
    Modello LCR04
    Tipo di interfaccia QBH
    Lunghezza d'onda 1080±10nm
    Potenza nominale  ≤4kW
    Lunghezza focale  150mm
    Lunghezza di collimazione  75mm
    Intervallo di messa a fuoco  -24mm~+20mm
    Intervallo di regolazione del centraggio ±1.5mm
    Velocità di messa a fuoco ≤200mm/s
    Precisione di posizionamento ripetuto dell'asse di messa a fuoco 0.05mm
    Corsa di messa a fuoco 12mm
    Velocità di messa a fuoco  ≤50mm/s
    Corsa di inseguimento 27mm
    Velocità di inseguimento  ≤250mm/s
    Pressione del gas ausiliario  ≤2.5MPa
    Peso  7.0kg
    Applicazione

    Queste teste di taglio 3D funzionano su macchine da taglio a cinque assi e celle robotizzate per la lavorazione di carrozzerie automobilistiche, paraurti e pannelli esterni correlati. Sono in grado di lavorare acciaio al carbonio, alluminio, rame e lamiera zincata con una qualità dei bordi costante su tutti i materiali.
    Caratteristiche

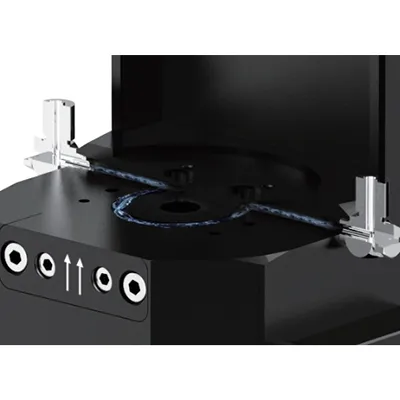

    Ingresso in fibra QBH raffreddato ad acqua per un funzionamento costante
    Ingresso in fibra QBH raffreddato ad acqua per un funzionamento costante

    Il raffreddamento ad acqua a circuito chiuso sull'interfaccia/connettore QBH mantiene la temperatura stabile e previene la condensa sull'ottica, garantendo così la costanza anche nelle lunghe sessioni di lavoro.

    Posizionamento di precisione
    Posizionamento di precisione

    Un sistema di posizionamento conico a tre punti riporta la testina nella posizione originale dopo un urto, garantendo un allineamento preciso.

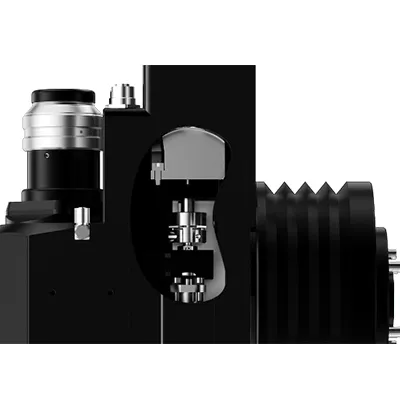

    Modulo di controllo dell'altezza integrato sigillato con risposta rapida
    Modulo di controllo dell'altezza integrato sigillato con risposta rapida

    Il modulo di controllo dell'altezza integrato (controllo capacitivo della distanza) è completamente chiuso e leggero, protegge dalla polvere e segue rapidamente le superfici per un taglio preciso e ad alta velocità.

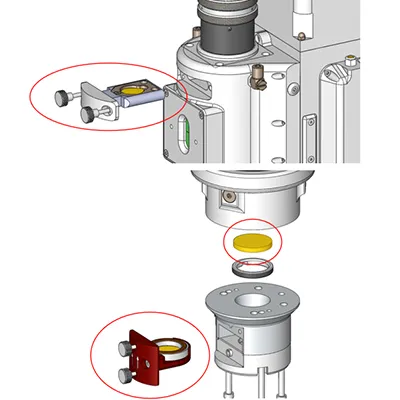

    Tripla finestra protettiva per la protezione dell'ottica
    Tripla finestra protettiva per la protezione dell'ottica

    Tre finestre protettive proteggono l'ottica di messa a fuoco principale da schizzi e polveri, migliorandone la durata nella produzione quotidiana.

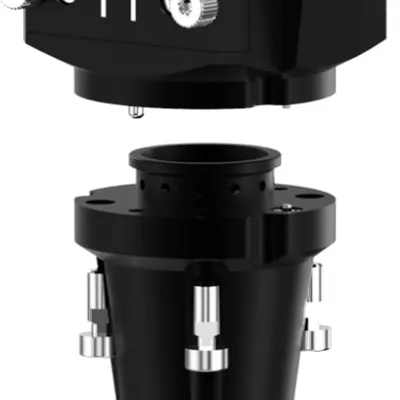

    Protezione anticollisione con segnale di arresto
    Protezione anticollisione con segnale di arresto

    Un supporto per sensore conforme utilizza viti di taglio (progettate per rompersi in modo sicuro in caso di impatto) per proteggere la testa e inviare contemporaneamente un segnale di arresto in caso di collisione al controller.

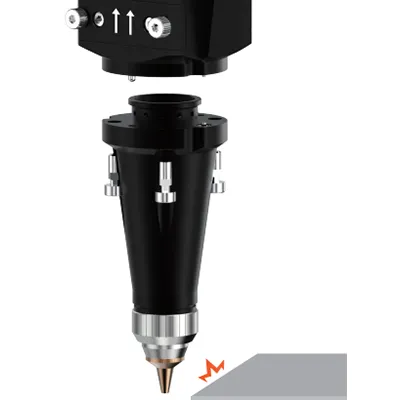

    Arresto di emergenza in caso di collisione per una produzione sicura
    Arresto di emergenza in caso di collisione per una produzione sicura

    Il rilevamento delle collisioni si collega al sistema di controllo per interrompere immediatamente l'alimentazione dopo l'impatto, prevenendo ulteriori danni.
