LCF20A

Testa di taglio laser a fibra da 20 kW con smusso (angelo retto a pendolo singolo)

Testa di taglio laser con messa a fuoco automatica e informazioni intelligenti per la lavorazione di tubi e profili metallici con potenze nominali fino a 20 kW

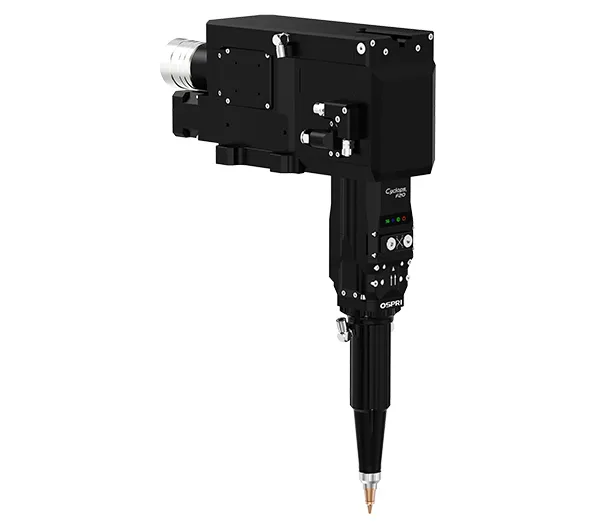

LCF20A1

Testa di taglio laser a fibra da 20 kW con smusso (angelo retto a pendolo singolo)
  • Testa di taglio laser a fibra da 20 kW con smusso (angelo retto a pendolo singolo)
  • Testa di taglio laser a fibra da 20 kW con smusso (angelo retto a pendolo singolo)
  • Testa di taglio laser a fibra da 20 kW con smusso (angelo retto a pendolo singolo)

    • Interfaccia/connettore laser frontale, figura 1 con staffa di montaggio, figura 2 senza staffa di montaggio

    Richiedi un preventivo
    Manuale del prodotto

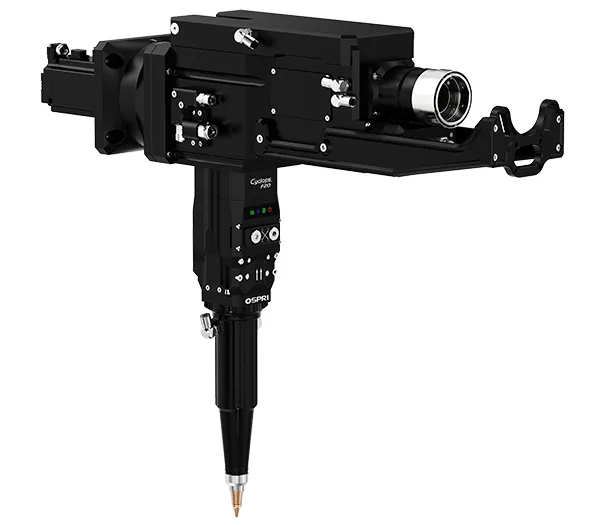

    LCF20A2

    Testa di taglio laser a fibra da 20 kW con smusso (angelo retto a pendolo singolo)
  • Testa di taglio laser a fibra da 20 kW con smusso (angelo retto a pendolo singolo)
  • Testa di taglio laser a fibra da 20 kW con smusso (angelo retto a pendolo singolo)
  • Testa di taglio laser a fibra da 20 kW con smusso (angelo retto a pendolo singolo)

    • Interfaccia/connettore laser posteriore, figura 1 senza staffa di montaggio, figura 2 con staffa di montaggio

    Richiedi un preventivo
    Manuale del prodotto

    Questa testa di taglio laser in fibra ad angolo retto ad alta potenza è progettata per la lavorazione di tubi e profili metallici con potenze nominali fino a 20 kW. Dotata di un sensore dell'ugello laser esteso, è in grado di gestire con facilità un'ampia gamma di profili strutturali. La protezione anticollisione integrata garantisce un rapido ripristino dopo l'impatto, mentre il potenziamento del segnale consente un feedback tempestivo e prestazioni di taglio stabili. Il suo design ottimizzato riduce i tempi di inattività e semplifica la manutenzione, rendendola ideale per applicazioni industriali esigenti.
    Dati tecnici
    Tipologia  Testa di taglio laser a fibra con messa a fuoco automatica
    Modello  LCF20A1/LCF20A2
    Tipo di interfaccia Q+, QD, LOE3.1, LOE3.2
    Lunghezza d'onda
         		 1064±10nm
    Potenza nominale
         		 ≤20kW
    Lunghezza focale 250mm/300mm
    Lunghezza di collimazione 100mm
    Intervallo di messa a fuoco
         		 -50mm~+50mm / -70mm~+70mm
    Intervallo di regolazione del centraggio ±1.5mm
    Velocità di messa a fuoco 400mm/s
    Precisione di posizionamento ripetuto dell'asse di messa a fuoco
         		 0.05mm
    Intervallo di movimento dell'asse A  ±45°
    Velocità di rotazione nominale 30giri/min
    Accelerazione angolare
         		 240rad/s²
    Precisione di posizionamento 1arcmin
    Pressione del gas ausiliario
         		 ≤3MPa
    Peso 10kg
    Applicazione

    Progettata per il taglio di tubi e profili metallici, questa testa di taglio laser ad alta potenza supporta tubi tondi, tubi quadrati e travi ad H. È adatta alla lavorazione di acciaio al carbonio, acciaio inossidabile e altri materiali strutturali comuni.

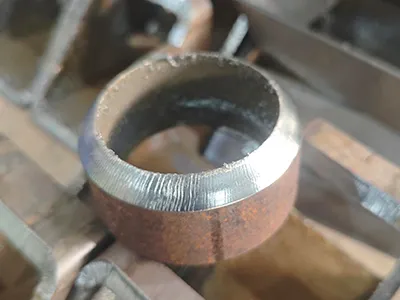

    • Testa di taglio laser a fibra da 20 kW con smusso (angelo retto a pendolo singolo)acciaio al carbonio da 8 mm

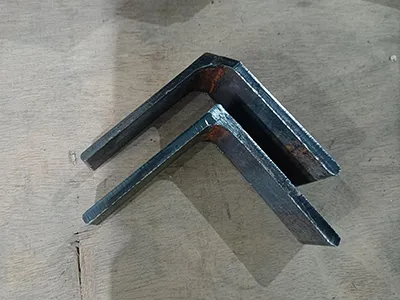

    • Testa di taglio laser a fibra da 20 kW con smusso (angelo retto a pendolo singolo)ferro angolare da 5 mm

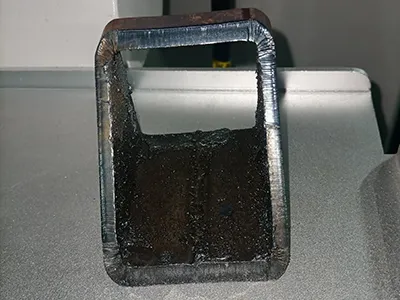

    • Testa di taglio laser a fibra da 20 kW con smusso (angelo retto a pendolo singolo)acciaio al carbonio da 6 mm
    Caratteristiche

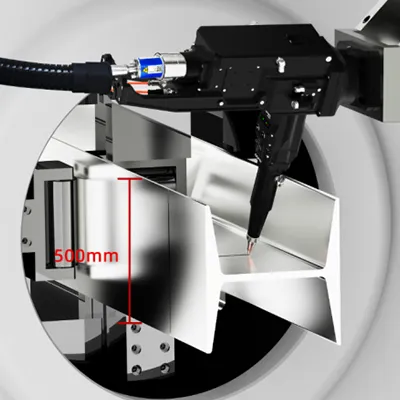

    Portata estesa per profili complessi
    Portata estesa per profili complessi

    La capacità di taglio obliquo di 500 mm garantisce una lavorazione fluida di profili strutturali di grandi dimensioni

    Protezione anticollisione per un funzionamento affidabile
    Protezione anticollisione per un funzionamento affidabile

    Sensore laser integrato nell'ugello per una protezione anticollisione non distruttiva, che consente un rapido ripristino e una produzione senza interruzioni

    Qualità di taglio stabile e costante
    Qualità di taglio stabile e costante

    Dotato di amplificatore di capacità integrato per una risposta rapida e basse interferenze, garantisce prestazioni di taglio precise e stabili

    Monitoraggio intelligente della pressione dell'aria
    Monitoraggio intelligente della pressione dell'aria

    Fornisce avvisi tempestivi in ​​caso di perdite o bassa pressione dell'aria, garantendo un'elaborazione continua e prevenendo i tempi di fermo.

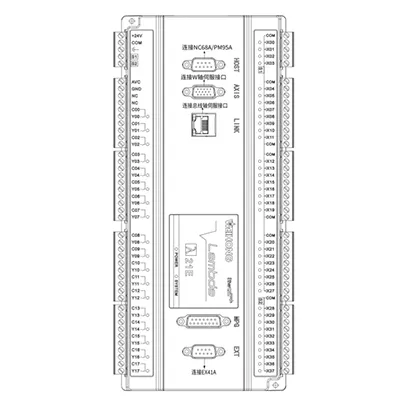

    Comunicazione locale EtherCAT
    Comunicazione locale EtherCAT

    Connessione perfetta con i sistemi CNC per un controllo sincronizzato e prestazioni integrate della macchina

    Materiali di consumo e ricambi consigliati
    Lente protettiva di collimazione PMD32T2DS
    Lente protettiva di messa a fuoco  PMD34T5DS
    Lente protettiva di taglio  PMD34T5DS
    Lente di collimazione DF100D37DS
    Lente di messa a fuoco DF200D37DS，SF250D37DS，SF300D37DS
    Anello di tenuta 38.6×30.5×3.8
    Anello in ceramica  FC-18
    Ugello  Serie FSN21
    Teste di taglio laser correlate
    Trova la testa laser perfetta per le tue esigenze di lavorazione laser

    Che tu abbia bisogno di una testa laser costruita secondo le tue specifiche o di una guida nella scelta della soluzione giusta, il nostro team è qui per aiutarti.

    Contattaci
    Teste di taglio laser
      1. Attrezzature e utensili
      2. Attrezzature e utensili Teste di taglio laser per la lavorazione laser di elementi di fissaggio, utensili elettrici e utensili manuali.
      1. Accessori bagno
      2. Accessori bagno Teste di taglio laser per la lavorazione di parti metalliche nell'industria dei bagni.
      1. Automotive
      2. Automotive Teste di taglio laser per la lavorazione dei metalli nell'industria automobilistica.
      1. Batteria al litio
      2. Batteria al litio Teste di taglio laser per la produzione di batterie.
      1. Taglio laser 2D
      2. Taglio laser 2D Teste di taglio laser per il taglio di lamiere piane 2D
      1. Taglio di tubi e profili
      2. Taglio di tubi e profili Teste di taglio laser per il taglio di tubi e profili metallici
      1. Taglio smussato
      2. Taglio smussato Teste di taglio laser per la produzione di bordi smussati su metalli
      1. Taglio 3D
      2. Taglio 3D Teste di taglio laser per il taglio di componenti metallici complessi e parti strutturali

    La nostra testa di taglio laser ad alta potenza è progettata per garantire prestazioni elevate nella lavorazione di lamiere spesse. Integra il monitoraggio della pressione del gas, il rilevamento delle perdite, il rilevamento della perforazione e il monitoraggio della temperatura dell'ugello. Queste funzioni semplificano il taglio di lamiere spesse, migliorano la stabilità e consentono un funzionamento efficiente con una manutenzione più semplice.

    Le teste di taglio laser specializzate per tubi e profili sono in grado di lavorare tubi tondi, tubi quadrati e travi ad H. I materiali adatti includono acciaio al carbonio, acciaio inox e altri metalli di grado industriale.

    • Prima dell'uso, avvolgere la testa con nastro protettivo per evitare l'accumulo di polvere negli spazi vuoti durante la manutenzione.
    • Non tentare di pulire o smontare le lenti interne se sono sporche o danneggiate, poiché ciò potrebbe causare un'ulteriore contaminazione. Si consiglia di sostituirle direttamente.
    • La sostituzione delle lenti protettive, delle lenti di collimazione e delle lenti di messa a fuoco deve essere eseguita in un ambiente pulito (classe 1000 o superiore).
    • Quando si ispezionano le lenti, utilizzare prima carta bianca per verificare la presenza di punti neri sul raggio laser rosso. Quindi, a bassa potenza, utilizzare carta fotosensibile nera per esaminare il punto del raggio. Infine, rimuovere la lente e ispezionarla al microscopio per verificarne la precisione.
