GH20B

Testa di taglio laser a fibra da 20 kW con smusso

Testa di taglio laser con messa a fuoco automatica intelligente per la lavorazione di lamiere metalliche spesse con potenze nominali fino a 20 kW

Testa di taglio laser a fibra da 20 kW con smusso
  • Testa di taglio laser a fibra da 20 kW con smusso
    Lunghezza focale 200 m, ugello piatto
  • Testa di taglio laser a fibra da 20 kW con smusso
    Lunghezza focale 250 m, ugello appuntito
  • Testa di taglio laser a fibra da 20 kW con smusso

    • GH20B

    Testa di taglio laser a fibra da 20 kW con smusso

    Testa di taglio laser con messa a fuoco automatica intelligente per la lavorazione di lamiere metalliche spesse con potenze nominali fino a 20 kW

    Questa testa di taglio laser in fibra ottica intelligente ad alta potenza è progettata per il taglio di lamiere metalliche spesse con potenze nominali fino a 20 kW. Dotata di comunicazione 5G, consente il monitoraggio in tempo reale della perdita di pressione del gas, della contaminazione delle lenti e della temperatura degli ugelli. Il sistema fornisce avvisi tempestivi e protezione automatica dalle collisioni con arresto di emergenza, riducendo le esigenze di manutenzione e migliorando l'efficienza complessiva del taglio. Il design con raffreddamento ad acqua garantisce un funzionamento stabile durante i lunghi cicli di produzione.

    Richiedi un preventivo
    Manuale del prodotto
    Dati tecnici
    Tipologia Testa di taglio laser a fibra ottica con messa a fuoco automatica
    Modello GH20B
    Tipo di interfaccia  QBH, QD, Q+, LOE/QF-D
    Lunghezza d'onda 1080±10nm
    Potenza nominale ≤20kW
    Lunghezza focale  200mm/250mm/300mm
    Lunghezza di collimazione 100mm
    Intervallo di messa a fuoco -39mm~+30mm
    Intervallo di regolazione del centraggio ±1.5mm
    Velocità di messa a fuoco 200mm/s
    Pressione del gas ausiliario ≤3MPa
    Peso  7kg
    Applicazione

    La testa di taglio intelligente con messa a fuoco automatica da 20 kW è ideale per la lavorazione di lamiere metalliche spesse. Supporta il taglio di acciaio al carbonio, rame, alluminio e lamiera zincata, rendendola adatta ad ambienti di produzione pesanti e impegnativi.

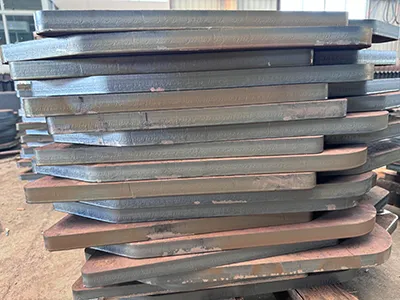

    • Testa di taglio laser a fibra da 20 kW con smussoTaglio di acciaio al carbonio da 25 mm, 13 kW

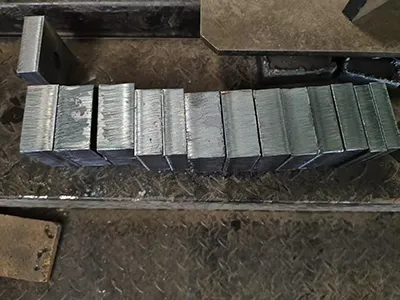

    • Testa di taglio laser a fibra da 20 kW con smussoAcciaio al carbonio

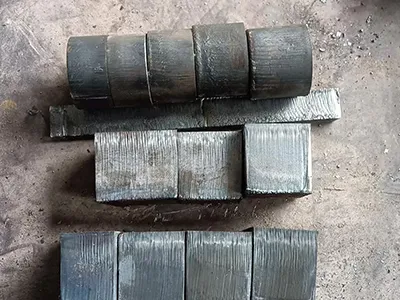

    • Testa di taglio laser a fibra da 20 kW con smussoAcciaio al carbonio
    Caratteristiche
    Monitoraggio della temperatura dell'ugello
    Monitoraggio della temperatura dell'ugello

    L'allarme di alta temperatura emette automaticamente un comando di arresto che garantisce un arresto tempestivo e avvisa l'operatore di risolvere il problema, prevenendo difetti di lavorazione.

    Monitoraggio e controllo dell'altezza in tempo reale (con supporto di sistema)
    Monitoraggio e controllo dell'altezza in tempo reale (con supporto di sistema)

    La trasmissione continua dei dati sulla temperatura dell'ugello regola dinamicamente l'altezza di taglio e mantiene una distanza costante tra l'ugello e il pezzo in lavorazione per una qualità di taglio stabile.

    Focus position control (with system support)
    Focus position control (with system support)

    Il controllo della temperatura della lente in tempo reale consente la regolazione automatica della messa a fuoco, prevenendone la deriva causata dal riscaldamento, garantendo prestazioni di taglio uniformi.

    Monitoraggio della pressione del gas integrato (con supporto di sistema)
    Monitoraggio della pressione del gas integrato (con supporto di sistema)

    Se la pressione del gas di taglio è anomala, vengono attivati degli allarmi che prevengono danni e tagli scadenti causati da una pressione del gas bassa o assente.

    Regolazione automatica del flusso di gas e controllo della pressione (con supporto di sistema)
    Regolazione automatica del flusso di gas e controllo della pressione (con supporto di sistema)

    Rileva le differenze tra la pressione effettiva e quella impostata del gas di taglio e calibra automaticamente la pressione per garantire una qualità di taglio costante e proteggere la testa.

    Rilevamento perdite e segnale di allarme
    Rilevamento perdite e segnale di allarme

    Emette un allarme in caso di guasto della guarnizione della finestra di protezione laser e ricorda agli operatori di riparare o sostituire i componenti, prevenendo la contaminazione interna delle lenti.

    Protezione anticollisione per la sicurezza
    Protezione anticollisione per la sicurezza

    Sensore integrato con gruppo di soffiaggio dedicato che protegge la testa laser in caso di collisione, attivando immediatamente un segnale di spegnimento.

    Monitoraggio della perforazione per una maggiore efficienza (con supporto di sistema)
    Monitoraggio della perforazione per una maggiore efficienza (con supporto di sistema)

    Monitora i risultati della perforazione in tempo reale. Il taglio inizia immediatamente dopo la penetrazione, eliminando i ritardi e aumentando la produttività.

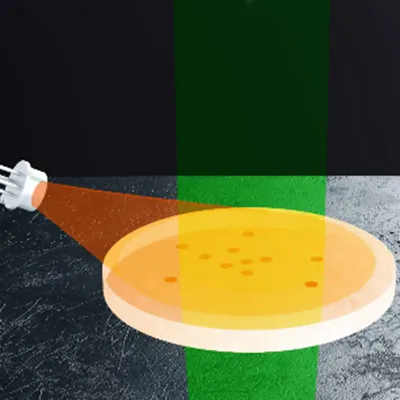

    Monitoraggio della contaminazione delle lenti e segnale di avviso
    Monitoraggio della contaminazione delle lenti e segnale di avviso

    Avvisa quando le lenti sono contaminate, con modalità di avviso e spegnimento. Ciò impedisce una scarsa qualità di taglio e danni alla testa laser, garantendo la sostituzione tempestiva delle lenti.
    Teste di taglio laser correlate
    Trova la testa laser perfetta per le tue esigenze di lavorazione laser

    Che tu abbia bisogno di una testa laser costruita secondo le tue specifiche o di una guida nella scelta della soluzione giusta, il nostro team è qui per aiutarti.

    Contattaci
    Teste di taglio laser
      1. Attrezzature e utensili
      2. Attrezzature e utensili Teste di taglio laser per la lavorazione laser di elementi di fissaggio, utensili elettrici e utensili manuali.
      1. Accessori bagno
      2. Accessori bagno Teste di taglio laser per la lavorazione di parti metalliche nell'industria dei bagni.
      1. Automotive
      2. Automotive Teste di taglio laser per la lavorazione dei metalli nell'industria automobilistica.
      1. Batteria al litio
      2. Batteria al litio Teste di taglio laser per la produzione di batterie.
      1. Taglio laser 2D
      2. Taglio laser 2D Teste di taglio laser per il taglio di lamiere piane 2D
      1. Taglio di tubi e profili
      2. Taglio di tubi e profili Teste di taglio laser per il taglio di tubi e profili metallici
      1. Taglio smussato
      2. Taglio smussato Teste di taglio laser per la produzione di bordi smussati su metalli
      1. Taglio 3D
      2. Taglio 3D Teste di taglio laser per il taglio di componenti metallici complessi e parti strutturali

    La nostra testa di taglio laser ad alta potenza è progettata per garantire prestazioni elevate nella lavorazione di lamiere spesse. Integra il monitoraggio della pressione del gas, il rilevamento delle perdite, il rilevamento della perforazione e il monitoraggio della temperatura dell'ugello. Queste funzioni semplificano il taglio di lamiere spesse, migliorano la stabilità e consentono un funzionamento efficiente con una manutenzione più semplice.

    Le teste di taglio laser specializzate per tubi e profili sono in grado di lavorare tubi tondi, tubi quadrati e travi ad H. I materiali adatti includono acciaio al carbonio, acciaio inox e altri metalli di grado industriale.

    • Prima dell'uso, avvolgere la testa con nastro protettivo per evitare l'accumulo di polvere negli spazi vuoti durante la manutenzione.
    • Non tentare di pulire o smontare le lenti interne se sono sporche o danneggiate, poiché ciò potrebbe causare un'ulteriore contaminazione. Si consiglia di sostituirle direttamente.
    • La sostituzione delle lenti protettive, delle lenti di collimazione e delle lenti di messa a fuoco deve essere eseguita in un ambiente pulito (classe 1000 o superiore).
    • Quando si ispezionano le lenti, utilizzare prima carta bianca per verificare la presenza di punti neri sul raggio laser rosso. Quindi, a bassa potenza, utilizzare carta fotosensibile nera per esaminare il punto del raggio. Infine, rimuovere la lente e ispezionarla al microscopio per verificarne la precisione.
