FROG 200SE

Sensore capacitivo d'altezza

Sistema di controllo laser a fibra utilizzato per monitorare e controllare la distanza di stand-off tra l'ugello e la superficie del pezzo in lavorazione

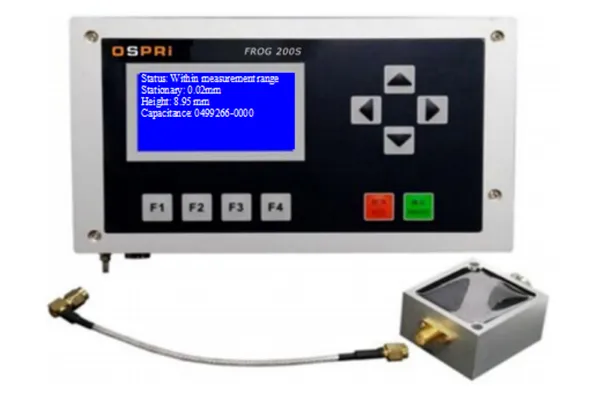

FROG 200SE

Sensore capacitivo d'altezza

Sistema di controllo laser a fibra utilizzato per monitorare e controllare la distanza di stand-off tra l'ugello e la superficie del pezzo in lavorazione

Questo sensore capacitivo di altezza e controller è progettato per garantire un taglio laser costante e affidabile controllando la distanza tra l'ugello e la superficie del pezzo. Durante il processo di taglio laser, fattori quali superfici irregolari del materiale o l'alta pressione del gas ausiliario possono causare fluttuazioni nella distanza tra l'ugello e il pezzo. Ciò non solo influisce sulla qualità del taglio, ma può anche danneggiare l'ugello. Il nostro sistema di controllo laser a fibra garantisce una distanza di sicurezza costante ad alte velocità di taglio, proteggendo l'ugello dalle collisioni e migliorando significativamente le prestazioni di taglio.

Richiedi un preventivo

Manuale del prodotto

Caratteristiche

Frequenza di campionamento: 1000 volte al secondo
Precisione di misurazione statica: 0,001 mm
Intervallo di controllo dell'altezza: 0-25 mm
Distanza di trasmissione del segnale: lunghezza del cavo fino a 100 m, con forte capacità anti-interferenza
Supporta la comunicazione di rete, gli aggiornamenti USB e gli aggiornamenti del firmware online
Soppressione del jitter integrata per contrastare i disturbi causati dal flusso di gas e dagli spruzzi
Compatibile con qualsiasi testa di taglio e ugello, con parametri di capacità adattivi
Le funzioni di sicurezza includono allarme di collisione, rilevamento dell'elettrodo dell'ugello mancante e avviso di disconnessione del sensore

Supporta la calibrazione a 1 punto, 2 punti e 16 punti con visualizzazione della curva
La calibrazione della capacità in tempo reale compensa la temperatura e altre influenze ambientali
Uscita DA a 16 bit: segnale di controllo ±10 V in modalità sensore o segnale di altezza lineare 0-10 V in modalità misurazione, aggiornato 1000 volte al secondo
Ingresso AD a 14 bit: monitora la tensione analogica esterna (0-10 V) per regolare la distanza statica in tempo reale
Funzione oscilloscopio per il monitoraggio in tempo reale dell'attività del sensore dell'ugello laser
Test diagnostici per verificare le conversioni AD/DA in tempo reale
Comunicazione bus EtherCAT opzionale
