AC01-LD-H03

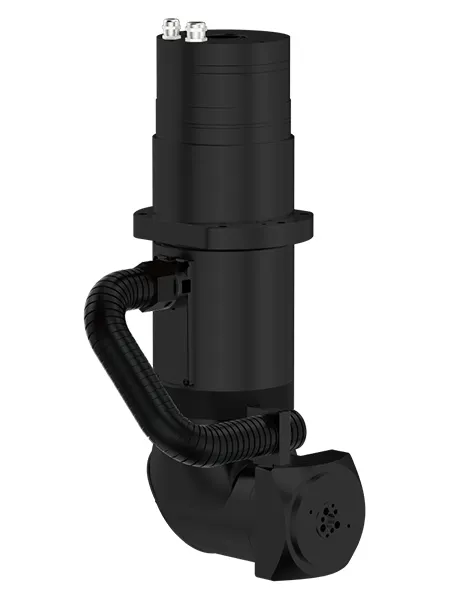

Asse rotante per testa di taglio laser robotizzata 3D

Mandrino per centro di lavoro a 5 assi progettato per lavorazioni multisuperficiali e multidirezionali di lamiere e componenti metallici

Asse rotante per testa di taglio laser robotizzata 3D

AC01-LD-H03

Asse rotante per testa di taglio laser robotizzata 3D

Mandrino per centro di lavoro a 5 assi progettato per lavorazioni multisuperficiali e multidirezionali di lamiere e componenti metallici

Questo asse rotante per testa di taglio laser robotizzata 3D è progettato per centri di lavoro a 5 assi, consentendo la lavorazione multisuperficie e multidirezionale di lamiere e componenti metallici. È particolarmente adatto per applicazioni quali la formatura 3D di lamiere e la lavorazione dell'acciaio stampato a caldo.

Richiedi un preventivo
Manuale del prodotto
Dati tecnici
Modello AC01-LD-H03
Testa di taglio laser applicabile LCR04/LCR03
Coppia nominale dell'asse A  58N·m
Coppia nominale dell'asse C 190N·m

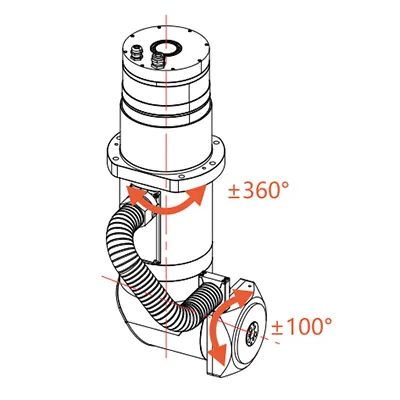

Campo di movimento dell'asse A ±100°
Campo di movimento dell'asse C ±360°
Velocità nominale dell'asse A 26giri/min
Velocità nominale dell'asse C 23giri/min
Precisione di posizionamento ripetuto dell'asse A/asse C 7arcsec
Peso 17kg
Caratteristiche
  • Intervallo di rotazione dell'asse A di ±100°
  • Intervallo di rotazione dell'asse C di 360°
  • Passaggio della fibra QBH attraverso il centro dell'asse C
  • Azionamento con motore armonico integrato
  • Qualità di lavorazione ad alta precisione
  • Asse rotante per testa di taglio laser robotizzata 3D
